产品概述

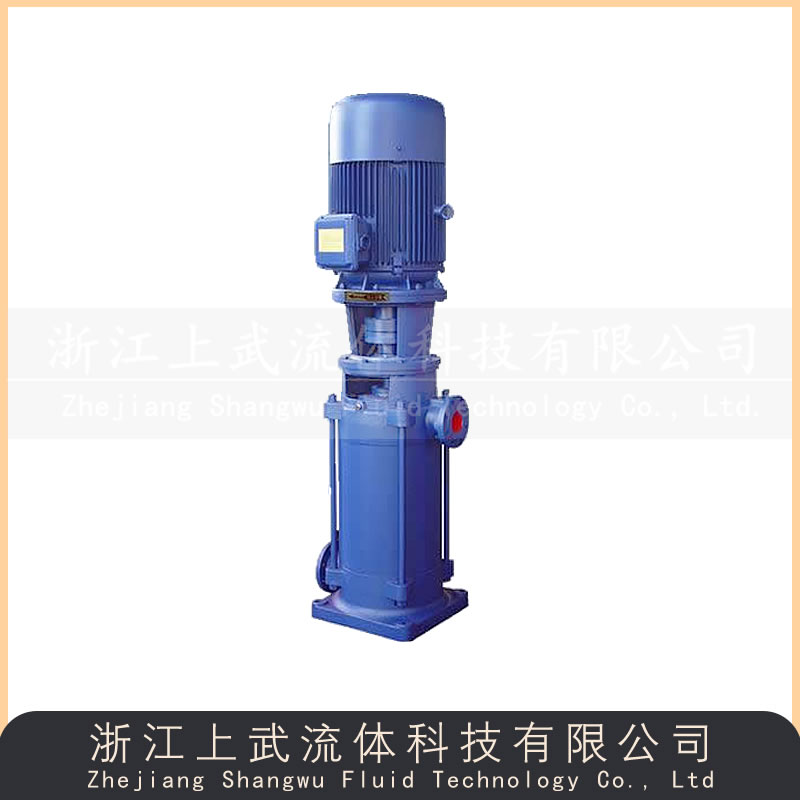

DL、DLR型泵系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理化学性质性质类似于水的液体之用。主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。本厂生产的DL、DLR型系列多级分段式离心泵质量可靠、性能稳定。
型号意义
应用范围
DL、DLR型泵多级分段式离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃，DIR型介质使用温度不超过120℃。
结构说明
1、DL型泵为立式结构，其吸入口位于进水段上(泵的下部)，吐出口位于出水段上(泵的上部)，均呈水平方向布置。可根据使用扬程的需要增减水泵级数。根据安装使用不同，进出口夹角可选用0°、90*、 180*、270“四个方位，以调整吐出口的安装位，置(若无特别说明，本公司将按进出口夹角180*出厂)
2、DL 型泵的主要零件有:进水段、中段、出水段、叶轮、导叶、出水段导叶、轴、轴承、轴套、平衡鼓、平衡套、连接架等。
2.1进水段、中段、出水段、导叶、出水段导叶均为铸铁制成，共同形成泵的工作室。
2.2叶轮为铸铁制成，液体沿轴向单侧进入，由于叶轮前后受压不等，会 在轴向力，此轴向力绝大部分由平衡鼓来平衡，而小部分残余轴向力由轴上端的球轴承来承受。
2.3轴为优质碳钢制成，中间装有叶轮、平衡鼓和轴套，用键和轴套螺母固定在轴上组成为转子部件。轴的端装有下轴套，与塑料轴承相配合，另一一端装有球轴承，借以支承转子部件。其上安装联轴器部件与电机直接连接。
2.4平衡鼓、平衡套两者组成泵的平衡装置，磨损后可以更换。
2.5轴封不仅能用软填料，而且可与机械密封互换，当用软填料密封时，轴套磨损后可以更换。
轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却。
轴封为填料密封时，出水段上的3/8”软管接头，用于把填料体中漏出的水通过软管排放到地沟里，以保持水泵周围场地的整洁。
2.6泵_上端轴承采用二硫化钼润滑脂润滑。
结构图
1.进水段 2.密封圈/密封垫 3.中段 4.叶轮 5.平衡鼓 6.平衡套 7.出水段 8.轴 9.机械密封/填料函体 10.轴套 11.挡水套 12.轴承体 13.推力球轴承 14.轴承盖 15.连接架 16.联轴器部件 17.机械密封/填料压盖 18.回水管部件 19.末级导叶 20.导叶 21.水润滑轴承套 22.防砂管 23.水润滑轴承体 24.水润滑轴承 25.放水丝堵 26.水润滑轴承盖
性能参数
| 型 号 | 级数 | 口径
(mm) | 流量
(m3/h) | 扬程
(m) | 功率
(KW) | 转速
(r/min) | 汽蚀余量
(m) |
| 40DL(DLR)6-12 | 2 | 40 | 6 | 24 | 1.5 | 1480 | 3.2 |
| 3 | 36 | 2.2 |
| 4 | 48 | 3 |
| 5 | 60 | 4 |
| 6 | 72 | 4 |
| 7 | 84 | 5.5 |
| 8 | 96 | 5.5 |
| 9 | 108 | 7.5 |
| 10 | 120 | 7.5 |
| 11 | 132 | 7.5 |
| 12 | 144 | 11 |
| 50DL(DLR)12.5-12.5 | 2 | 50 | 12.5 | 25 | 3 | 1480 | 2.2 |
| 3 | 3.75 | 3 |
| 4 | 50 | 4 |
| 5 | 62.5 | 5.5 |
| 6 | 75 | 7.5 |
| 7 | 87.5 | 7.5 |
| 8 | 100 | 7.5 |
| 9 | 112.5 | 11 |
| 10 | 125 | 11 |
| 65DL(DLR)30-15 | 2 | 65 | 30 | 30 | 5.5 | 1480 | 2.82 |
| 3 | 45 | 7.5 |
| 4 | 60 | 11 |
| 5 | 75 | 15 |
| 6 | 90 | 15 |
| 7 | 105 | 18.5 |
| 8 | 120 | 22 |
| 9 | 135 | 22 |
| 10 | 150 | 30 |
| 80DL(DLR)50-20 | 2 | 80 | 50 | 40 | 11 | 1480 | 2.2 |
| 3 | 60 | 15 |
| 4 | 80 | 22 |
| 5 | 100 | 30 |
| 6 | 120 | 3 |
| 7 | 140 | 37 |
| 8 | 160 | 45 |
| 9 | 180 | 45 |
| 10 | 200 | 55 |
| 100DL(DLR)72-20 | 2 | 100 | 72 | 40 | 15 | 1480 | 2.8 |
| 3 | 60 | 18.5 |
| 4 | 80 | 30 |
| 5 | 100 | 37 |
| 6 | 120 | 37 |
| 7 | 140 | 45 |
| 8 | 160 | 55 |
| 9 | 180 | 55 |
| 10 | 200 | 75 |
| 100DL(DLR)100-20 | 2 | 100 | 100 | 40 | 18.5 | 1480 | 2.8 |
| 3 | 60 | 30 |
| 4 | 80 | 37 |
|
| 5 | 100 | 45 |
| 6 | 120 | 55 |
| 7 | 140 | 75 |
| 8 | 160 | 75 |
| 9 | 180 | 90 |
| 10 | 200 | 90 |
| 150DL(DLR)150-20 | 2 | 150 | 150 | 40 | 30 | 1480 | 2.8 |
| 3 | 60 | 37 |
| 4 | 80 | 45 |
| 5 | 100 | 55 |
| 6 | 120 | 75 |
| 7 | 140 | 90 |
| 8 | 160 | 90 |
| 9 | 180 | 110 |
| 10 | 200 | 132 |
| 150DL(DLR)165-20 | 2 | 150 | 160 | 50 | 37 | 1480 | 3.5 |
| 3 | 75 | 55 |
| 4 | 100 | 75 |
| 5 | 125 | 90 |
| 6 | 150 | 110 |
| 7 | 175 | 132 |
| 8 | 200 | 132 |
| 9 | 225 | 160 |
| 10 | 250 | 160 |
| 150DL(DLR)200-20 | 2 | 150 | 200 | 40 | 37 | 1480 | 3.5 |
| 3 | 60 | 55 |
| 4 | 80 | 73 |
| 5 | 100 | 90 |
| 6 | 120 | 110 |
| 7 | 140 | 110 |
| 8 | 160 | 132 |
| 200DL(DLR)300-20 | 2 | 200 | 300 | 40 | 55 | 1480 | 5 |
| 3 | 60 | 75 |
| 4 | 80 | 110 |
| 5 | 100 | 132 |
| 6 | 120 | 160 |
| 7 | 140 | 160 |
| 8 | 160 | 200 |
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
