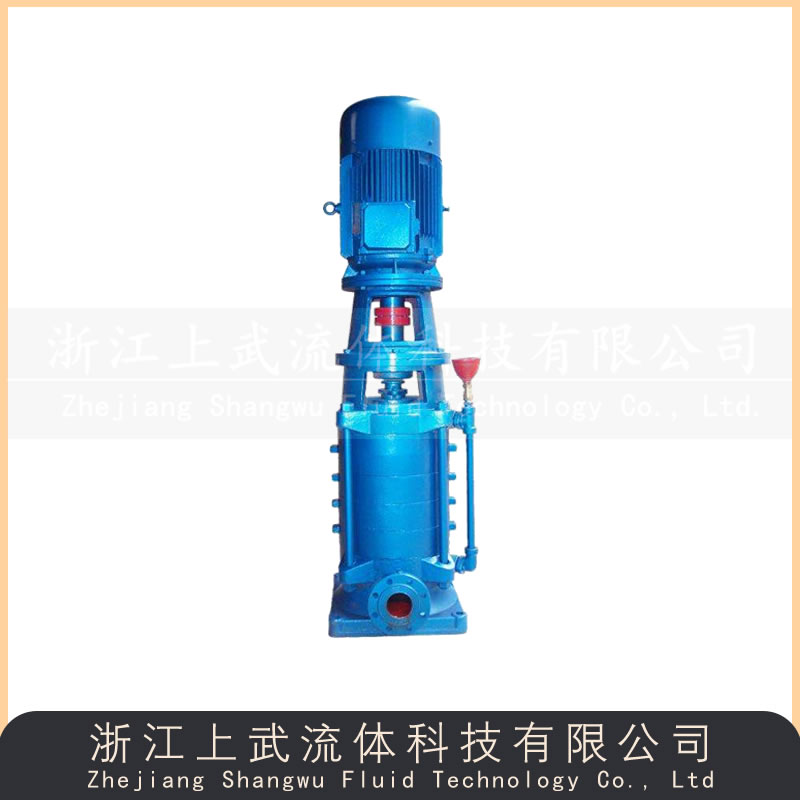

LG-B型便拆式高层建筑给水多级离心泵

产品详情

产品概述

LG、LG-B型立式多级离心泵是具有效率高，性能范围广的优点，更好地满足了用户的使用要求。另外，LG、LG-B型在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小，安装维修方便。

产品特点

1、结构紧凑、体积小、占地面积少。

2、更换易损件（机械密封）方便，即“便拆”不需拆电机。

3、装配无需调整，拆检维修方便。

4、径向力、轴向力采用水力平衡，轴承承受相结合。

5、噪声、振动小，运转平稳。

6、主要磨损件采用优质耐磨材料制造。

7、可配装同型号的普通电机。

8、机械密封特殊设计，密封性好，寿命增强。

9、采用热水型专用机械密封，可抽送热水。

型号意义

例如：100LG-B(R)72-20＊6

　　　 100-泵的进水口直径(mm)

　　　 LG-B-立式多级泵便拆式结构

　　　 R-热水型

　　　 72-设计点流量(m3/h)

　　　 20-设计点

　　　 6-泵级数

结构说明

1、本型泵是立式多级分段式结构，用螺栓把进水段、中段、出水段紧固成一体，泵每级装一个叶轮及导叶，其轴向力采用水力平衡，残余轴向力由一个或一对球轴承承受；

2、轴封采用特殊设计的机械密封，如许拆机械密封时，不需拆下电机，把中间夹壳联轴器拆开就可取出密封件，具有更换、维修方便的优点；

3、泵的传动是通过夹壳联轴器有立式电动机驱动，从电机端看，泵为顺时针方向旋转；

4、泵的吸入口在下方，出水口在上方，其相对位置可根据用户的要求选择0°、90°、180°、270°之一进行装配出厂。一般泵180°出厂。

5、装配无需调整，拆装方便；

6、电机可配标准Y系列普通型号。

工作条件

1、可输送清水或物理化学性质类似与清水的无腐蚀性介质，其固体不溶物体积不超过单位体积的0.1%,如介质带有细小颗粒的请在订货时予以说明；

2、介质温度：-15℃—+120 ℃

3、系统工作压力不大于2.5MPa;

4、周围环境的温度应低与40 ℃，相对湿度低于95%

产品用途

　　该型泵特别适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的给排水及消防用水、喷淋、远距离输送及生产工艺循环中用水等。

性能参数

型号（Type）	级数	流量		扬程(m)	效率%	电机功率(Kw)	转速(r/min)	必需汽蚀余量(NPSH)r
型号（Type）	级数	(m3/h)	(L/s)	扬程(m)	效率%	电机功率(Kw)	转速(r/min)	必需汽蚀余量(NPSH)r
25LG3-10 (LG-B)	2	3	0.83	20	42	0.75	2900	2
	3	3	0.83	30	42	1.1	2900	2
	4	3	0.83	40	42	1.5	2900	2
	5	3	0.83	50	42	1.5	2900	2
	6	3	0.83	60	42	2.2	2900	2
	7	3	0.83	70	42	2.2	2900	2
	8	3	0.83	80	42	2.2	2900	2
	9	3	0.83	90	42	2.2	2900	2
	10	3	0.83	100	42	3	2900	2
	11	3	0.83	110	42	3	2900	2
	12	3	0.83	120	42	4	2900	2
	13	3	0.83	130	42	4	2900	2
	14	3	0.83	140	42	4	2900	2
	15	3	0.83	150	42	4	2900	2
32LG6.5-15 (LG-B)	2	6.5	1.81	30	53	1.5	2900	2.4
	3	6.5	1.81	45	53	2.2	2900	2.4
	4	6.5	1.81	60	53	3	2900	2.4
	5	6.5	1.81	75	53	4	2900	2.4
	6	6.5	1.81	90	53	4	2900	2.4
	7	6.5	1.81	105	53	5.5	2900	2.4
	8	6.5	1.81	120	53	5.5	2900	2.4
	9	6.5	1.81	135	53	5.5	2900	2.4
	10	6.5	1.81	150	53	7.5	2900	2.4
40LG6-15 (LG-B)	2	6	1.67	30	53	1.5	2900	2.4
	3	6	1.67	45	53	2.2	2900	2.4
	4	6	1.67	60	53	2.2	2900	2.4
	5	6	1.67	75	53	3	2900	2.4
	6	6	1.67	90	53	3	2900	2.4
	7	6	1.67	105	53	4	2900	2.4
	8	6	1.67	120	53	4	2900	2.4
	9	6	1.67	135	53	5.5	2900	2.4
	10	6	1.67	150	53	5.5	2900	2.4
	11	6	1.67	160	53	7.5	2900	2.4
	12	6	1.67	180	53	7.5	2900	2.4
40LG12-15 (LG-B)	2	12	3.33	30	60	2.2	2900	2.9
	3	12	3.33	45	60	3	2900	2.9
	4	12	3.33	60	60	4	2900	2.9
	5	12	3.33	75	60	5.5	2900	2.9
	6	12	3.33	90	60	5.5	2900	2.9
	7	12	3.33	105	60	7.5	2900	2.9
	8	12	3.33	120	60	7.5	2900	2.9
	9	12	3.33	135	60	11	2900	2.9
	10	12	3.33	150	60	11	2900	2.9
50LG18-20 (LG-B)	2	18	5	40	69	4	2950	3.15
	3	18	5	60	69	5.5	2950	3.15
	4	18	5	80	69	7.5	2950	3.15
	5	18	5	100	69	11	2950	3.15
	6	18	5	120	69	11	2950	3.15
	7	18	5	140	69	15	2950	3.15
	8	18	5	160	69	15	2950	3.15
50LG24-20 (LG-B)	2	24	6.67	40	69	5.5	2950	3.15
	3	24	6.67	60	69	7.5	2950	3.15
	4	24	6.67	80	69	11	2950	3.15
	5	24	6.67	100	69	11	2950	3.15
	6	24	6.67	120	69	15	2950	3.15
	7	24	6.67	140	69	15	2950	3.15
	8	24	6.67	160	69	18.5	2950	3.15
65LG25-20 (LG-B)	2	25	6.95	40	69	5.5	2950	3.4
	3	25	6.95	60	69	7.5	2950	3.4
	4	25	6.95	80	69	11	2950	3.4
	5	25	6.95	100	69	15	2950	3.4
	6	25	6.95	120	69	15	2950	3.4
	7	25	6.95	140	69	18.5	2950	3.4
	8	25	6.95	160	69	18.5	2950	3.4
65LG36-20 (LG-B)	2	36	10	40	72.5	7.5	2950	3.4
	3	36	10	60	72.5	11	2950	3.4
	4	36	10	80	72.5	15	2950	3.4
	5	36	10	100	72.5	18.5	2950	3.4
	6	36	10	120	72.5	22	2950	3.4
	7	36	10	140	72.5	22	2950	3.4
	8	36	10	160	72.5	30	2950	3.4
80LG40-20 (LG-B)	2	40	11.1	40	73	7.5	2950	3.4
	3	40	11.1	60	73	11	2950	3.4
	4	40	11.1	80	73	15	2950	3.4
	5	40	11.1	100	73	18.5	2950	3.4
	6	40	11.1	120	73	22	2950	3.4
	7	40	11.1	140	73	30	2950	3.4
	8	40	11.1	160	73	30	2950	3.4
80LG50-20 (LG-B)	2	50	13.9	40	75	11	2950	3.8
	3	50	13.9	60	75	15	2950	3.8
	4	50	13.9	80	75	18.5	2950	3.8
	5	50	13.9	100	75	22	2950	3.8
	6	50	13.9	120	75	30	2950	3.8
	7	50	13.9	140	75	30	2950	3.8
	8	50	13.9	160	75	37	2950	3.8
80LG72-20 (LG-B)	2	72	20	40	73.3	15	2950	3.5
	3	72	20	60	73.3	18.5	2950	3.5
	4	72	20	80	73.3	30	2950	3.5
	5	72	20	100	73.3	30	2950	3.5
	6	72	20	120	73.3	37	2950	3.5
	7	72	20	140	73.3	45	2950	3.5
	8	72	20	160	73.3	55	2950	3.5

注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
