产品概述

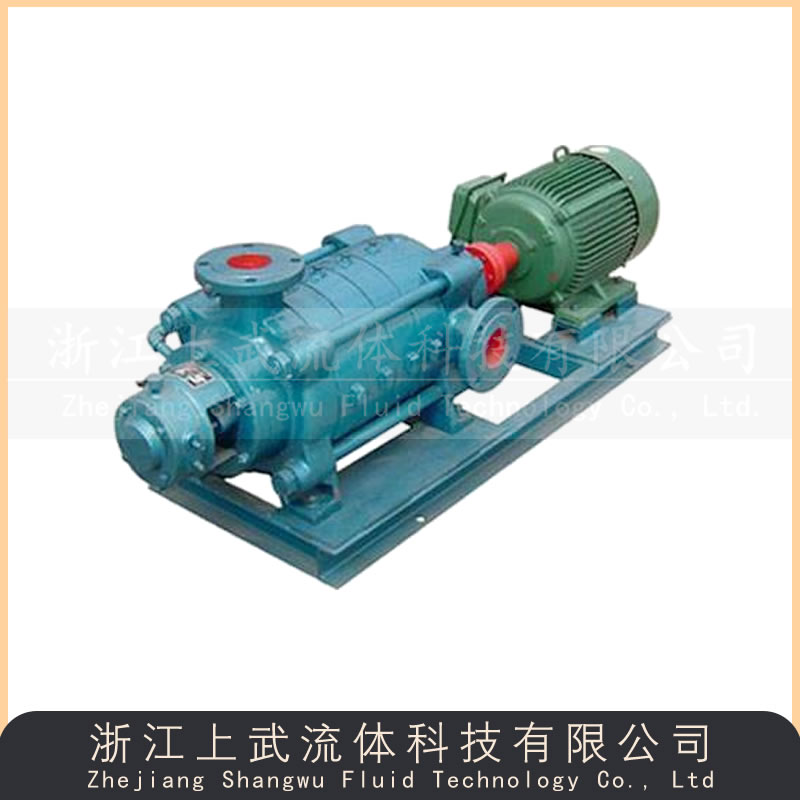

   　 TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。

产品特点

1、水力模型，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同，便于管路连接。

4、泵运行平稳，噪音低，寿命长。

5、密封可靠、无泄漏。

型号意义

适用范围

适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

结构说明

1、本型泵为单吸多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等五种口径，用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足;

2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理;

3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上。由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低，振动小;

4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封。为防止液体从两端主轴泄漏，设软填料轴封，同时在轴，上装有橡胶挡水圈、0型橡胶密封圈，以防水进人轴承腔内;

5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以更换;

6、泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

结构图

1.联轴器 2.轴承 3.轴 4.填料压盖 5.进水段 6.中段 7.叶轮 8.导叶 9.密封环 10.拉紧螺栓 11.出水段 12.出水导叶 13.平衡板 14.平衡盘 15.填料函体 16.轴承体 17.挡水圈 18.轴承压盖

性能参数

注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
