产品概述
FB型耐腐蚀泵/AFB耐腐蚀化工泵是单级单吸悬臂式耐腐蚀离心泵具有结构紧凑、性能稳定、使用可靠等优点。FB型耐腐蚀泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-20℃～105℃，双端面密封冷装置可输送介质温度为-20℃～+280℃，泵的进口压力不能大于0.2Mpa，FB型耐腐蚀泵广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门，FB型耐腐蚀泵|耐腐蚀化工泵也可供工矿企业及城市供水、排水之用。
型号意义
例：100FB-37A
100-泵吸入口径（mm）
F-单吸单级悬臂式耐腐蚀离心泵。
B-泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造。
37-泵设计点扬程值（m）
A-叶轮外径第一次切割。
结构特点
泵的旋转方向：
自吸入口向电机端看为顺时针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用叶轮减压和单或双端面机械密封结构，轴承体内注J30润滑油，并配有油标。

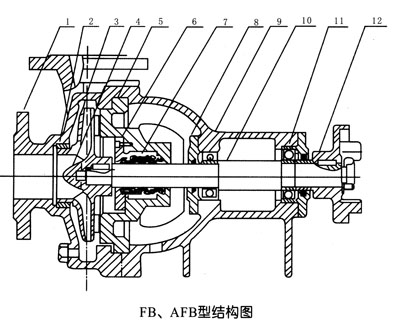

结构图
1、泵殼 2、密封環 3、葉輪 4、葉輪螺母 5、泵蓋 6、密封蓋 7、機械密封 8、軸承蓋 9、軸承體 10、泵軸 11、軸承 12、聯軸節
性能参数
| 型号 | 流量 | 扬程
m | 转速
r/min | 效率
% | 汽蚀余量
(NPSH)r
m | 配用功率
(比重r13) |
| m3/h | L/S |
| 25FB-16 | 3.6 | 1 | 16 | 2900 | 35 | 4 | 0.75 |
| 25FB-25 | 3.6 | 1 | 25 | 2900 | 30 | 4 | 1.5 |
| 25FB-40 | 3.6 | 1 | 40 | 2900 | 25 | 4 | 2.2 |
| 40FB-16 | 7.2 | 2 | 16 | 2900 | 50 | 4 | 2.2 |
| 40FB-20 | 7.2 | 2 | 20 | 2900 | 45 | 4 | 2.2 |
| 40FB-25 | 7.2 | 2 | 25 | 2900 | 40 | 4 | 3 |
| 40FB-40 | 7.2 | 2 | 40 | 2900 | 35 | 4 | 3 |
| 50FB-16 | 14.4 | 4 | 16 | 2900 | 62 | 3.5 | 3 |
| 50FB-25 | 14.4 | 4 | 25 | 2900 | 54 | 3.5 | 4 |
| 50FB-40 | 14.4 | 4 | 40 | 2900 | 40 | 3.5 | 5.5 |
| 65FB-25 | 28.8 | 8 | 25 | 2900 | 63 | 3.5 | 5.5 |
| 65FB-30 | 28.8 | 8 | 30 | 2900 | 60 | 3.5 | 7.5 |
| 65FB-40 | 28.8 | 8 | 40 | 2900 | 58 | 3.5 | 7.5 |
| 80FB-25 | 54.4 | 15 | 16 | 2900 | 70 | 3 | 5.5 |
| 80FB-30 | 54.4 | 15 | 25 | 2900 | 68 | 3 | 7.5 |
| 80FB-40 | 54.4 | 15 | 40 | 2900 | 66 | 3 | 15 |
| 100FB-25 | 100.8 | 28 | 25 | 2900 | 75 | 3 | 15 |
| 100FB-40 | 100.8 | 28 | 40 | 2900 | 70 | 3 | 22 |
| 100FB-65 | 100.8 | 28 | 64 | 2900 | 65 | 3 | 40 |
| 150FB-25 | 190 | 53 | 25 | 2900 | 80 | 2.35 | 22 |
| 150FB-40 | 190 | 53 | 40 | 2900 | 75 | 2.35 | 40 |
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
