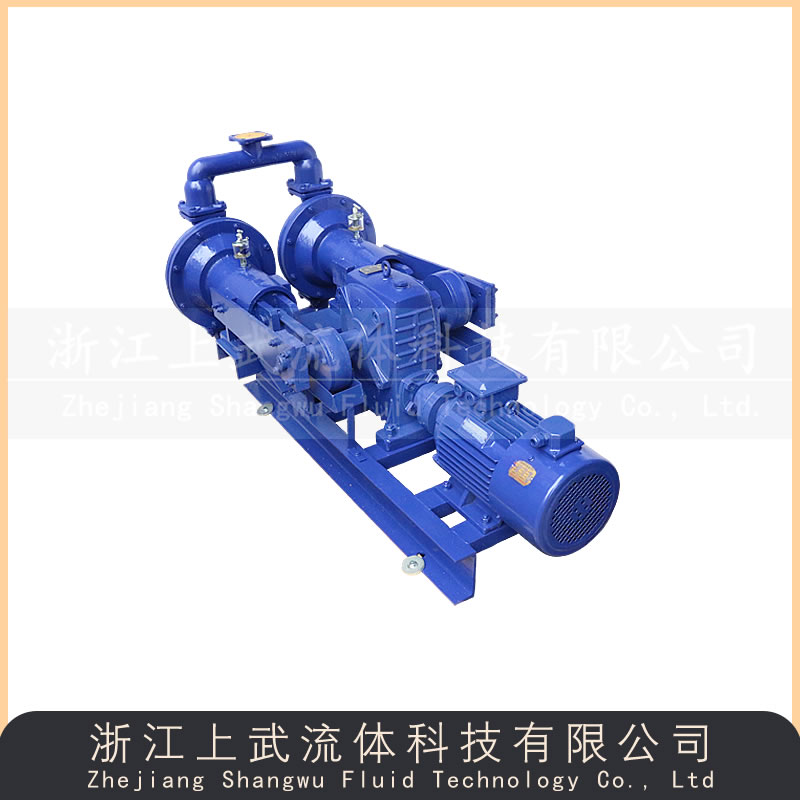

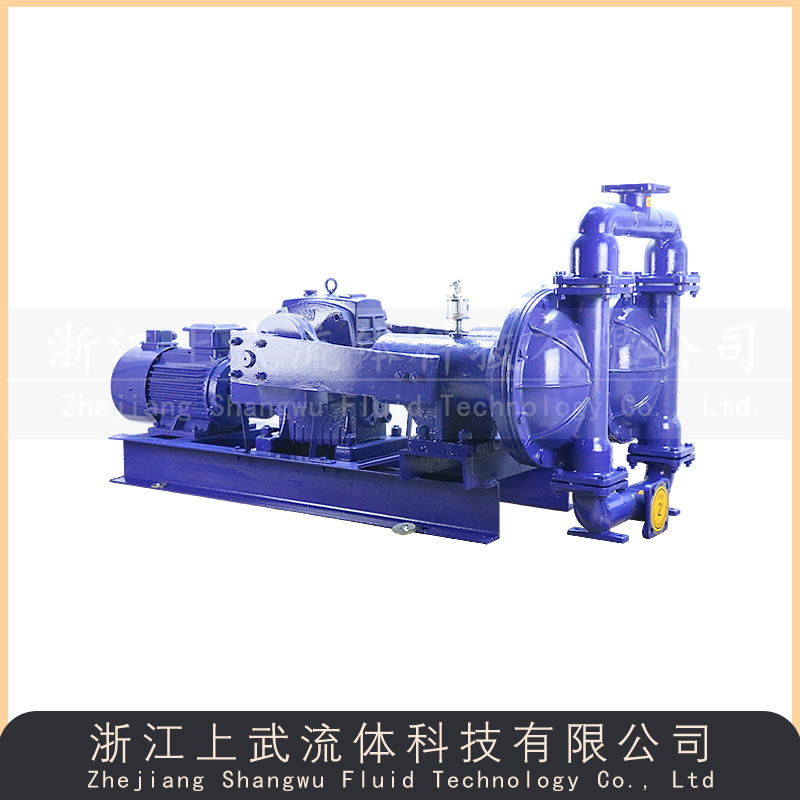

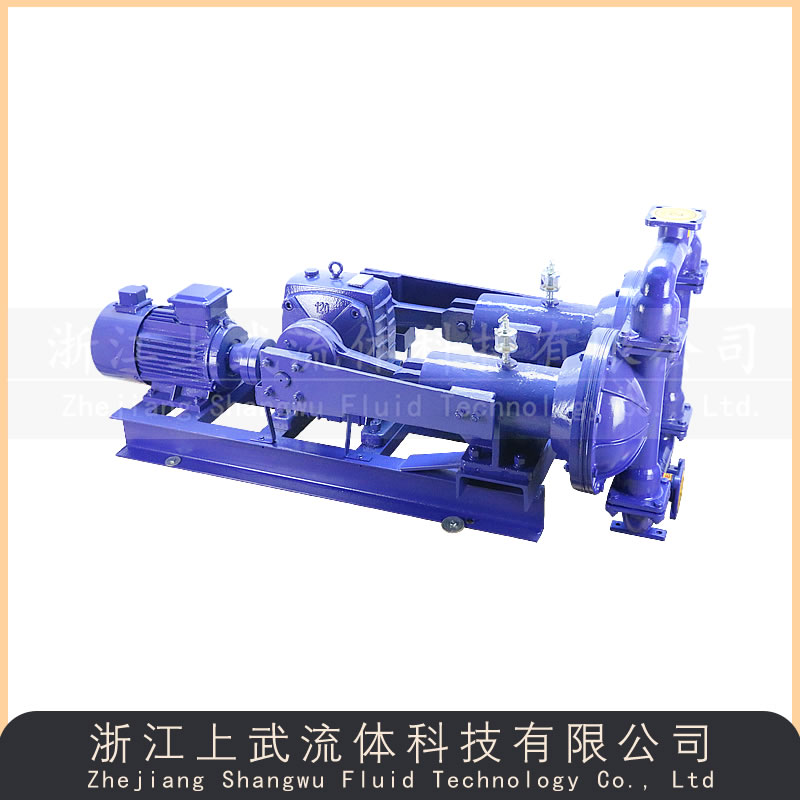

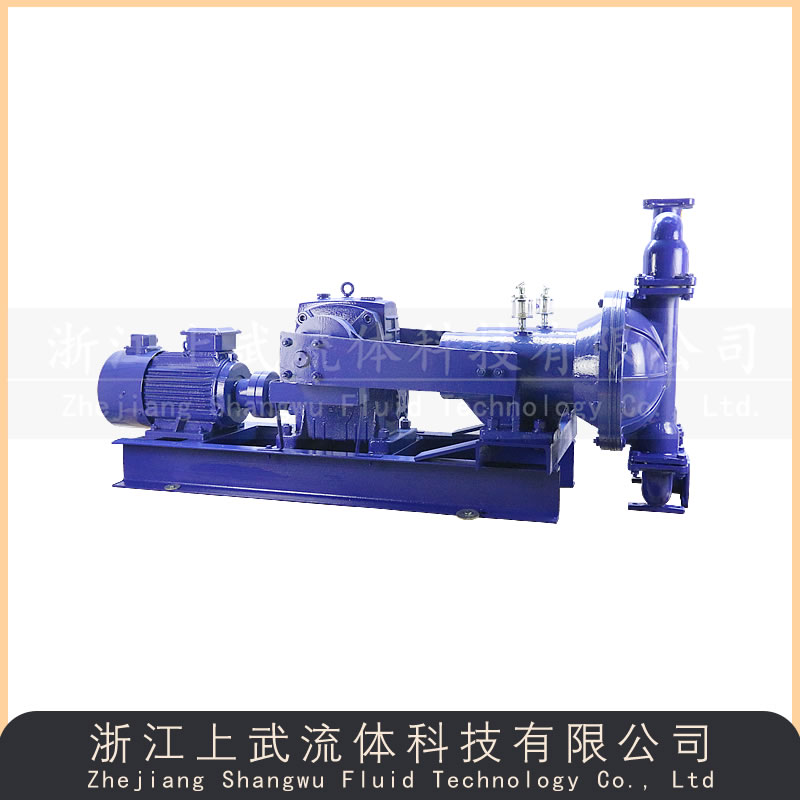

产品概述
上武流体DBY型涡轮式电动隔膜泵是一种输送机械，采用电动机为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。
产品特点
1、不需灌引水，自吸能力最高达4米。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏。且泵本身无轴封，使用寿命大大延长。
4、电机分为普通式和防爆式两种。
适用场景
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀性液体。
3、可输送较高温度的介质120℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜、果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种橡胶、浆乳胶、有机溶剂、填料。
10、用泵为油轮驳船清仓吸取仓内污水及剩油。
11、啤酒花及发酵粉稀浆、糖浆、精密。
12、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
13、各种特殊介质的吸送。

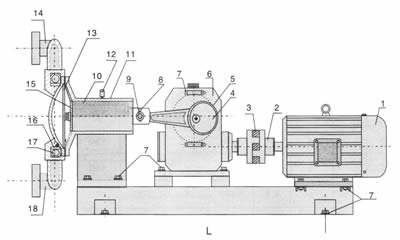

结构图
| 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 |
| 1 | 电机 | 4 | 偏心轮 | 7 | 螺栓 | 10 | 活塞 | 13 | 隔膜 | 16 | 球座 |
| 2 | 联轴器 | 5 | 连杆 | 8 | 开销口 | 11 | 缸套 | 14 | 出水管 | 17 | 球 |
| 3 | 六角弹性块 | 6 | 减速箱 | 9 | 活塞销 | 12 | 油杯 | 15 | 压板 | 18 | 进水管 |
性能参数
| 型 号 | 进出口径 (mm) | 流量(m3/h) | 扬程(m) | 吸程(m) | 最大允许通过颗粒φ(mm) | 电机功率KW |
| DBY-10 | 10 | 0.5 | 30 | 3 | 1 | 0.55 |
| DBY-15 | 15 | 0.75 | 30 | 3 | 1 | 0.55 |
| DBY-25 | 25 | 3.5 | 30 | 4 | 2.5 | 1.5 |
| DBY-40 | 40 | 4.5 | 30 | 4 | 4.5 | 2.2 |
| DBY-50 | 50 | 6.5 | 30 | 4.5 | 8 | 4 |
| DBY-65 | 65 | 8 | 30 | 4.5 | 8 | 4 |
| DBY-80 | 80 | 16 | 30 | 5 | 10 | 5.5 |
| DBY-100 | 100 | 20 | 30 | 5 | 10 | 5.5 |

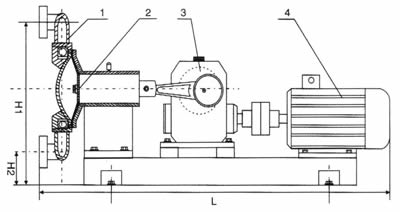

工作原理
电机（4）通过减速机（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。在左右两个泵腔，装有上下四个球阀（1），隔的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

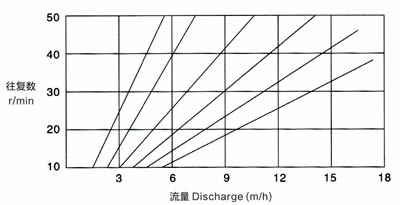

型谱图
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
