产品概述

   上武流体W型单级漩涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,高温可定制。常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

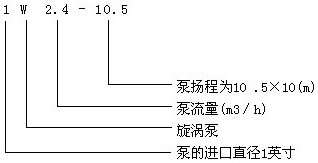

型号意义

结构说明

本泵采用泵与电机直联结构，其进水口为水平方向，吐出口垂直向上。 从泵端看，泵为逆时针转动。 叶轮可在悬臂轴上自由滑动，运转时能自动调正叶轮二面的间隙，外隔板可借助于叶轮上的二螺孔与叶轮一起拆出叶轮，内隔板采用9-4铝铁青铜，轴采用不锈钢，填料采用新型密封材料柔性石墨。 本泵性能稳定，结构得意，拆装方便。

使用范围

泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

结构图

1、Y系列电动机:直接与水泵联接传送动力，采用优质电机。

2、泵轴:为电机加长轴，确保了轴的同心，使泵运行平衡无噪音，采用镀铬处理，增加了使用寿命。

3、挡水圈:防止因密封漏水而使电机进水。

4、泵体:巧妙设计，既美观又高效，增强了泵的运行稳定性和寿命。

5、特别机械密封: 运行寿命长，不泄漏，对轴无磨损，不积水垢。

6、叶轮:用合金铜制成，铣有闭式叶片。高效率，可靠性好，并经过高精度的动静平衡检测，运行更加平衡

7、叶轮键: 紧密联接叶轮与泵轴， 并便于安装与拆卸。

8、O型密封: 橡胶制品，有效保证泵的密封性。

9、泵盖:美观高效。既维护泵体密封的完整性，又利于安装检修。

性能参数

注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
