产品概述

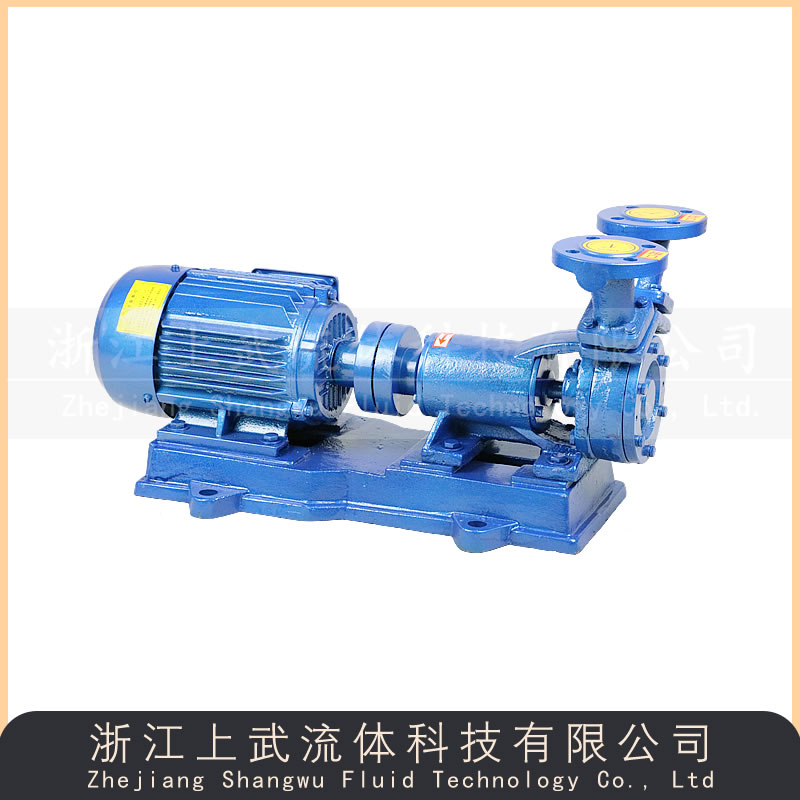

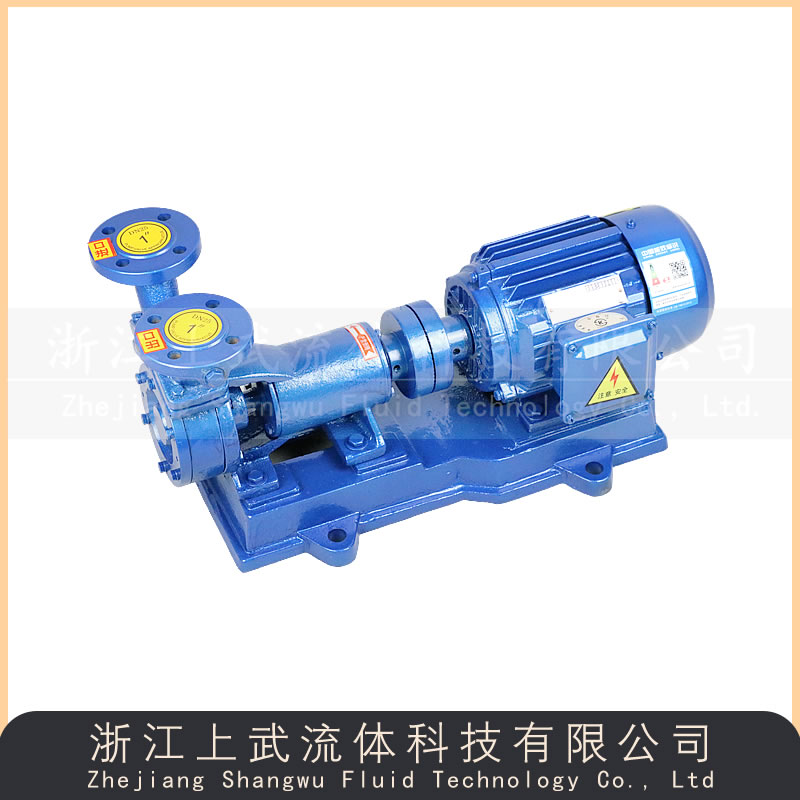

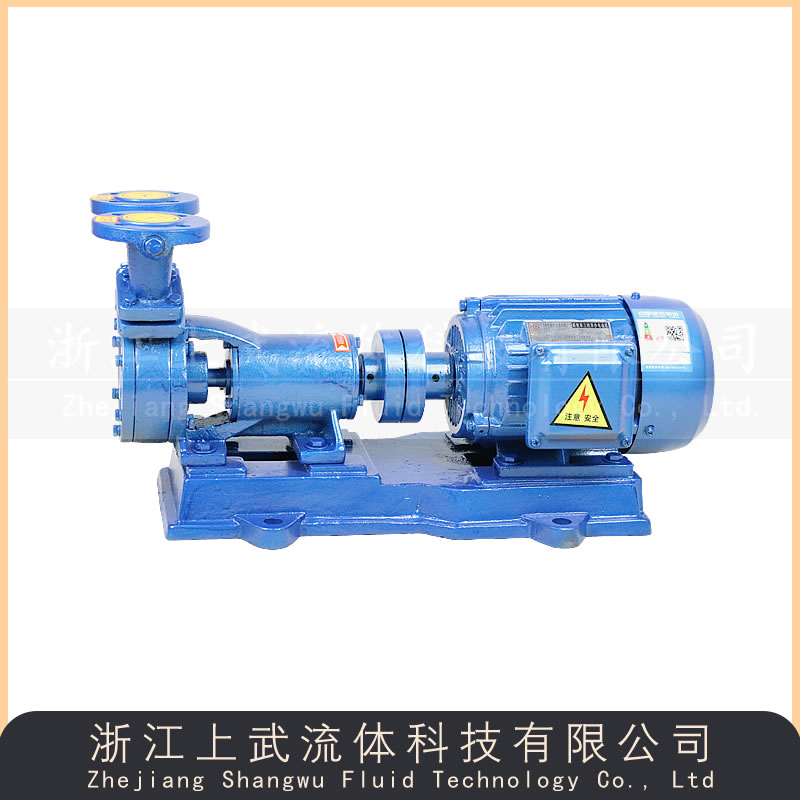

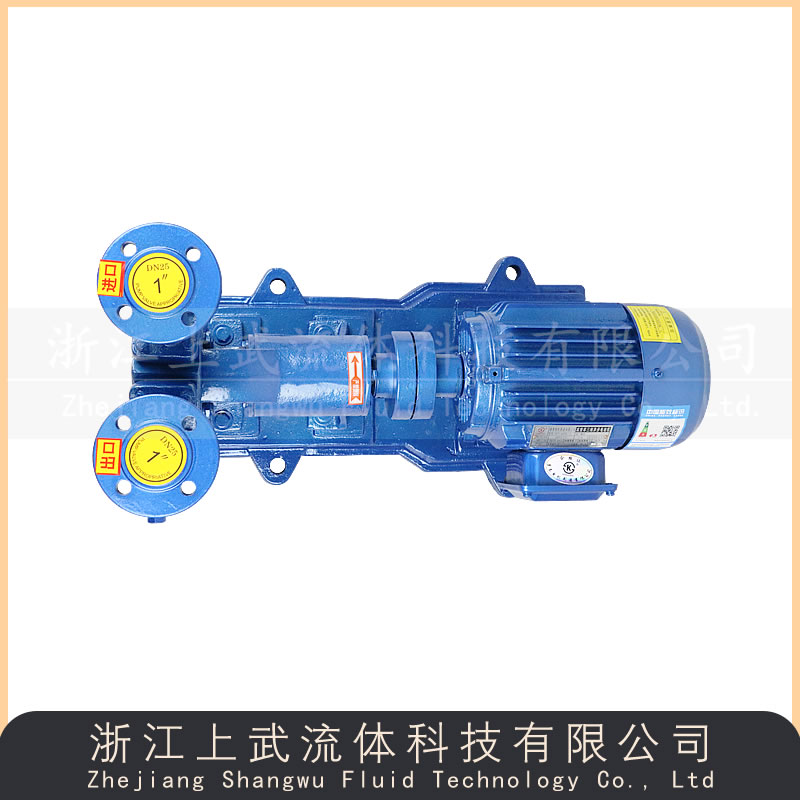

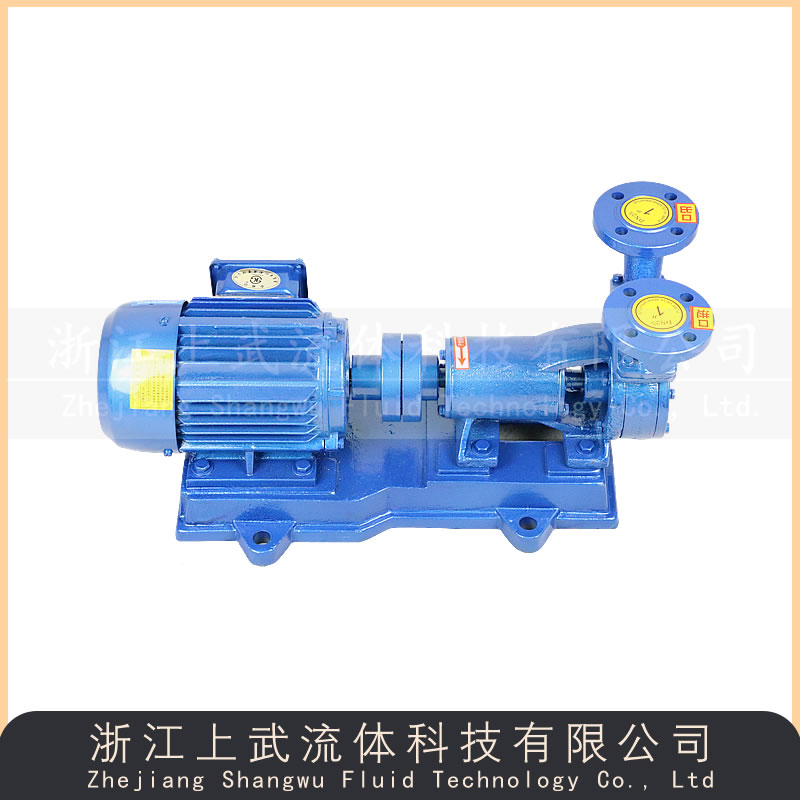

上武流体W型旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。
型号意义
产品特点
1.结构更紧凑，采用机泵一体化，精度更高。
2.采用机械密封，免维护，滴水不漏，提高效率更环保。
3.维修更方便，只有一级叶轮，一只机械密封，略懂水泵知识的就可更换配件。
4.互换性强，可更换恒压旋涡泵， 无需改动接口位置。
5.比老型填料式泵 提高效率2成左右。
6.叶轮材质采用合金而磨铜，使用寿命大为提高。以上几点是老型泵无法比拟的。
7.瞬时使用扬程可达160m至250m。
应用范围
直连旋涡式锅炉给水泵是供吸送清水和物理化学性质类似于水的液体之用，使用液温不得超过90%C，1.5DB3-0.7常用于0.4MPa2T/h以下，0.7MPa1T/h以下的锅炉使用配套。2W12-250使用于造船、轻纺、化工、冶金、机械制造、水产养殖、可固定、轮子移动消防稳压、热交换机组、酿造、制冷、水暖安装试压、高层建筑水塔冲洗、在建养护、农业远程喷灌等各工农业部门都有广泛的使用。如配用变频装置可作为计量泵使用。
结构图
W型分联式旋涡泵的主要零件(见结构图)有(1)泵体(2)泵盖(3)叶轮(4)托架结合体(5)泵轴(6)爪型弹性联轴器(7)特别组合体机械密封。该型泵与电动机合装在同一底座上，进、出口方向为斜朝上，经接弯管可变为垂直向上。叶轮在轴上能够自由地作轴向移动，泵在工作中叶轮能自行调节好与泵体和泵盖之间的间隙。
性能参数
| 型 号 | 流量 | 扬程
(m) | 转速
(r/min) | 功率(kw) | 允许吸上真空高度（mm） | 效率（%） | 备注 |
| (m3/h) | (L/S) | 轴功率 | 配套功率 |
| 1/2W1.25-8 | 1.25 | 0.21 | 80 | 2900 | 1.87 | 0.75 | 3.5 | 21 | 直联 |
| 3/4W1.44-10 | 1.44 | 0.25 | 100 | 2900 | 2.3 | 1.5 | 4 | 26 | 直联 |
| 1W-0.9 | 1 | 0.3 | 37 | 1450 | 0.99 | 1.5 | 6.5 | 11 | 分联 |
| 1W-0.9 | 1.8 | 0.5 | 27.5 | 1450 | 0.86 | 1.5 | 6.5 | 16 | 分联 |
| 1W-0.9 | 2.5 | 0.7 | 19 | 1450 | 0.72 | 1.5 | 6.5 | 18 | 分联 |
| 1W1-7 | 1 | 0.28 | 70 | 2900 | 1.05 | 1.5 | 2 | 28 | 直联 |
| 1W2.4-10.5 | 2.4 | 0.67 | 105 | 2900 | 2.49 | 3 | 3.5 | 28 | 直联 |
| 1W2.5-12 | 2.5 | 0.69 | 120 | 2900 | 2.67 | 3 | 4.5 | 32 | 直联 |
| 1 1/4W4-130 | 4 | 1.08 | 130 | 2900 | 3.01 | 4 | 4.5 | 31 | 直联 |
| 1 1/2W6-160 | 6 | 1.65 | 160 | 2900 | 4.01 | 7.5 | 5.5 | 33 | 直联 |
| 2W12-250 | 12 | 3.35 | 250 | 2900 | 5.18 | 15 | 4 | 39 | 直联 |
| 1.5W2.4-10.5 | 2.4 | 0.67 | 105 | 2900 | 2.49 | 3 | 3.5 | 28 | 直联 |
| 20W-20 | 0.72 | 0.2 | 20 | 2900 | 0.178 | 0.75 | 6.5 | 22 | 分联 |
| 20W-65 | 0.72 | 0.2 | 65 | 2900 | 0.85 | 2.2 | 6 | 15 | 分联 |
| 25W-25 | 1.44 | 0.4 | 25 | 2900 | 0.378 | 0.75 | 6 | 26 | 分联 |
| 25W-70 | 1.44 | 0.4 | 70 | 2900 | 1.25 | 3 | 5.5 | 22 | 分联 |
| 32W-30 | 2.88 | 0.8 | 30 | 2900 | 0.735 | 1.5 | 6 | 32 | 分联 |
| 32W-70 | 2.88 | 0.8 | 30 | 2900 | 1.96 | 4 | 5 | 30 | 分联 |
| 32W-120 | 2.88 | 0.8 | 120 | 2900 | 4 | 5.5 | 2 | 34 | 分联 |
| 40W-40 | 5.4 | 1.5 | 40 | 2900 | 1.73 | 4 | 5 | 34 | 分联 |
| 40W-90 | 5.4 | 1.5 | 90 | 2900 | 4.01 | 7.5 | 3.5 | 33 | 分联 |
| 50W-45 | 9 | 2.5 | 45 | 2900 | 3.06 | 5.5 | 4 | 36 | 分联 |
| 50W-80 | 9 | 2.5 | 80 | 2900 | 5.62 | 7.5 | 3.5 | 32 | 分联 |
| 65W-50 | 14.4 | 4 | 50 | 2900 | 5.03 | 11 | 3.5 | 39 | 分联 |
| 1.5DB3-0.7 | 2.4 | 0.67 | 105 | 2900 | 2.7 | 3 | 3.5 | 28 | 直联 |
| 15DB2-0.7 | 2.4 | 0.67 | 105 | 2900 | 2.49 | 3 | 3.5 | 28 | 直联 |
| 1WA3-10.5 | 3 | 0.83 | 105 | 2900 | 2.49 | 3 | 3.5 | 32 | 直联 |
型谱图
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
