产品概述
DBY系列电动隔膜泵取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，该泵适用于低压，即出口压力≤3kgf/cm2的场合。
型号意义
列如：DBY - 40 S
DBY-指电动隔膜泵
40-指泵进出口径（mm）
S-指材质(工程塑料)
产品特点
1、不需灌引水，自吸能力达3米。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，介质不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟乙烯、特氟龙（F46）等，可以满足不同客户的要求。
4、泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金、工程塑料PP、氟塑料PVDF、衬氟等材质，电机可分普通电机、防爆电机、减速电机和电磁调速电机。

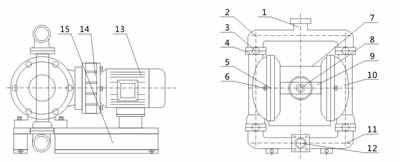

结构图
| 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 | 序号 | 部件名称 |
| 1 | 出口三通 | 4 | 密封座 | 7 | 中间体 | 10 | 泵体 | 13 | 电机 |
| 2 | 出口弯头 | 5 | 隔膜片 | 8 | 偏心轮带轴承 | 11 | 进口弯头 | 14 | 减速机 |
| 3 | 密封球 | 6 | 压板螺丝 | 9 | 活塞轴 | 12 | 进口三通 | 15 | 底脚 |
性能参数
| 型 号 | 进出口径 (mm) | 流量(m3/h) | 扬程(m) | 吸程(m) | 允许通过颗粒φ(mm) | 电机功率KW |
| DBY-10 | 10 | 0.5 | 40 | 3 | 1 | 0.55 |
| DBY-15 | 15 | 0.75 | 40 | 3 | 1 | 0.55 |
| DBY-25 | 25 | 3.5 | 40 | 4 | 2.5 | 1.5 |
| DBY-40 | 40 | 4.5 | 40 | 4 | 4.5 | 1.5 |
| DBY-50 | 50 | 6.5 | 40 | 4.5 | 8 | 2.2 |
| DBY-65 | 65 | 8 | 40 | 4.5 | 8 | 2.2 |
| DBY-80 | 80 | 16 | 40 | 5 | 10 | 4 |
| DBY-100 | 100 | 20 | 40 | 5 | 10 | 4 |
应用范围
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、隔膜泵吸泡菜果酱、土豆泥、巧克力等。
8、隔膜泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用隔膜泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、电动隔膜泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

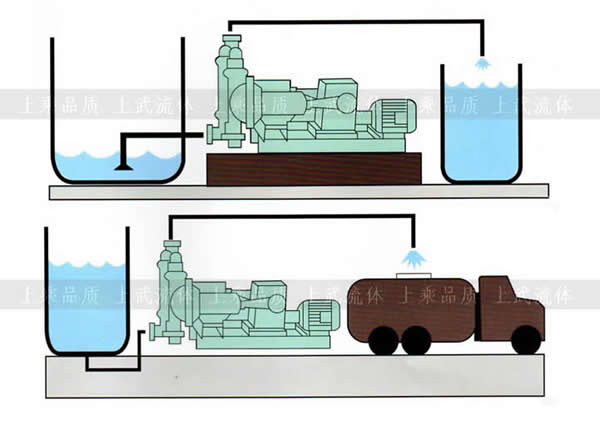

安装示意图
