产品概述

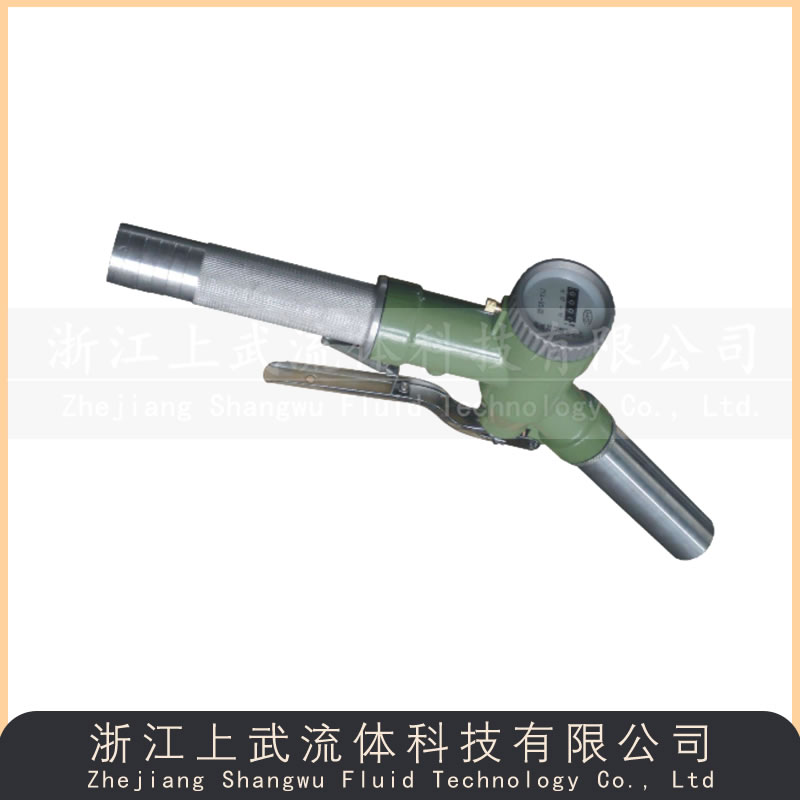

       LLY型系列螺翼式计量加油枪（简称加油枪）是用于测量流径管道液体的体积流量的仪表。宜测量汽油、煤油、燃油等。仪表有精度高，使用方便灵活等优点。只要被介质的液面与仪表之间具有2米至10米的落差高度，便可正常工作，不需附加动力源。

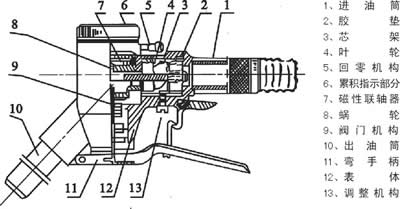

结构图

工作原理

　 螺翼式计量加油枪的结构由计数器、计量室及主体三部分组成。其中计数器由磁性联轴器和累计指示，回零装置等机构组成，计量室由芯架、叶轮、蜗轮、蜗杆等零件组成，主体由表壳、进、

出油筒、阀门机构等组成。

　 握紧弯手柄，阀门打开时，液体经进油筒流入计量室，液体作用在叶轮上使之产生转矩而转动，叶轮的转速经蜗杆、蜗轮、齿轮的减速，再经磁性联轴器带动计数器进行积算，便可读出流

径管道的液体体积数量。

性能参数

安装细节

安装前应将输液管道、胶管等进行清洗，然后将胶管接于螺翼式计量加油枪的管接头上扎紧，便可进行使用。LLY-25型、LLY-32型即表示可用内径φ25、φ32胶管连接使用。

1、管路中被测介质的流量值，应符合并保持在计量加油枪规定的流量范围，详见第二款1条。

2、被测液体的液面应高出流量计2-10米的位置。

3、计量加油枪前端应安装“过滤装置”以保证液体的清洁。“过滤装置”可用不低于20目的钢丝布，且总面积应在75mm以上对液体进行过滤。

4、计量加油枪是比较精密的仪表，严禁摔打、敲击。如仪表发生故障应先熟悉结构，仔细依次进行拆卸检查，拆装后应重新标定检查。

(1)标准容器的精度不得低于±0.2%。

(2)标定时选取在仪表流量范围内低、中、高三点进行，每点测试三次，取得平均值，仪表计量精度按下式计算：

标定时如需对仪表精度进行调整，可拆除铅封，卸下铅封螺钉，再旋下顶紧螺钉，将调节螺钉旋进为正、旋出为负，调整后依次装上，经标定后的仪表应符合精度的要求。

5、本加油枪属速度式仪表，介质的粘度及密变的变化对仪表的示值有影响。出厂时是以汽油（或模拟汽油）为介质标定的，所以在计量煤油或柴油时，对仪表的指示值应作修正处理。如有条件，用户应重新在使用条件下标定。煤油的粘度受温度影响较大，所以不同温度修正的系数有差异，经实验推导出修正系数，推荐给用户。

计算公式如下：实际加油量=修正系数×流量计指示值（升）

修正系数为：(1)介质是煤油时煤油修正系数=0.994

  (2)介质是柴油时：

  油温＞10℃时柴油修正系数=0.978

  油温≤10℃时柴油修正系数=0.957

(3)应用实例：

计量柴油时，油温为13℃时，加油枪表盘指示值为150升，求实际加油量。

实际加油量=0.978×150升=146.7升

答：实际加油量为146.7升。

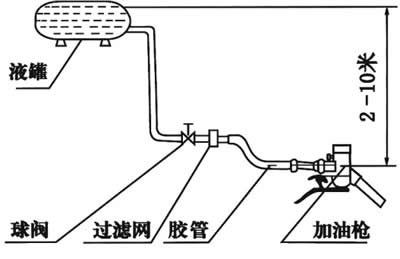

安装示意图

注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
