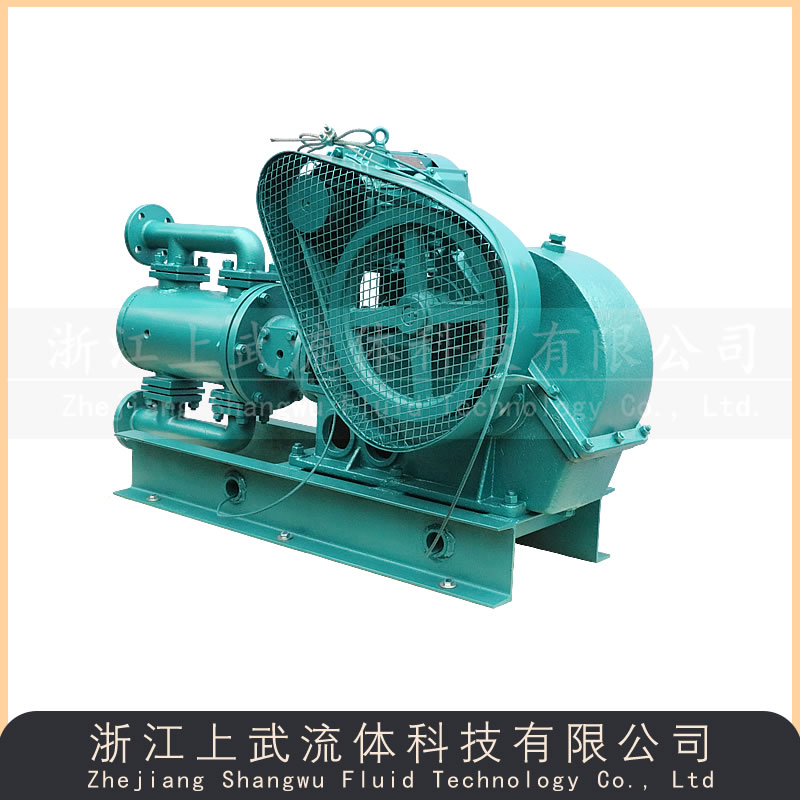

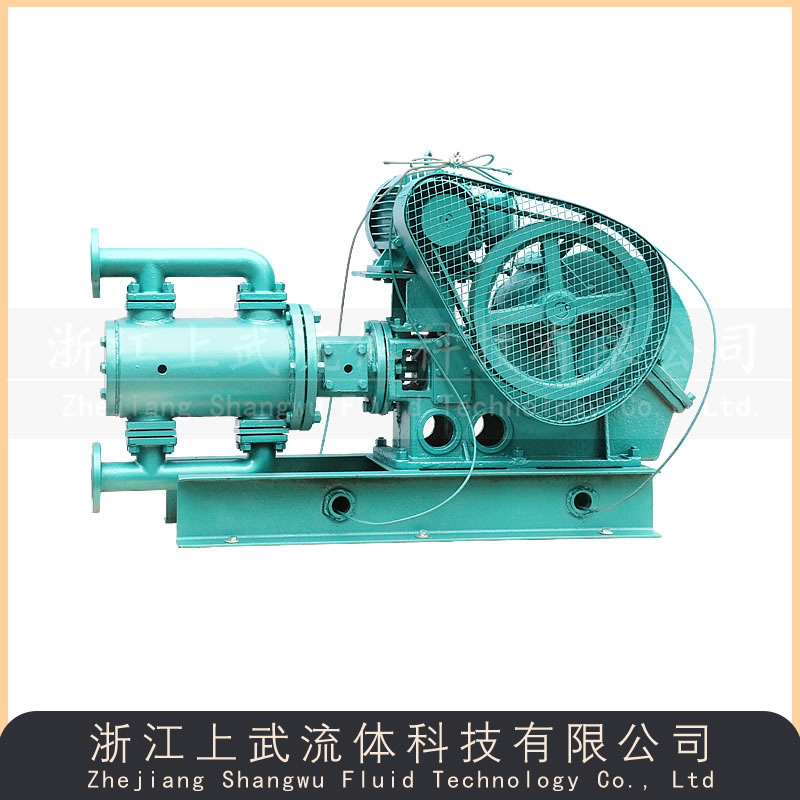

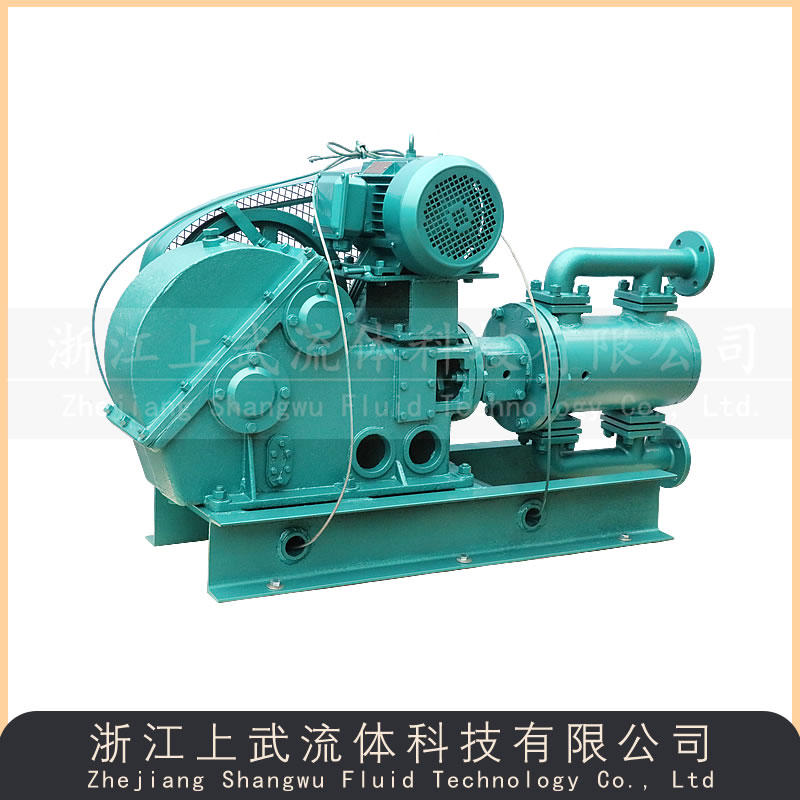

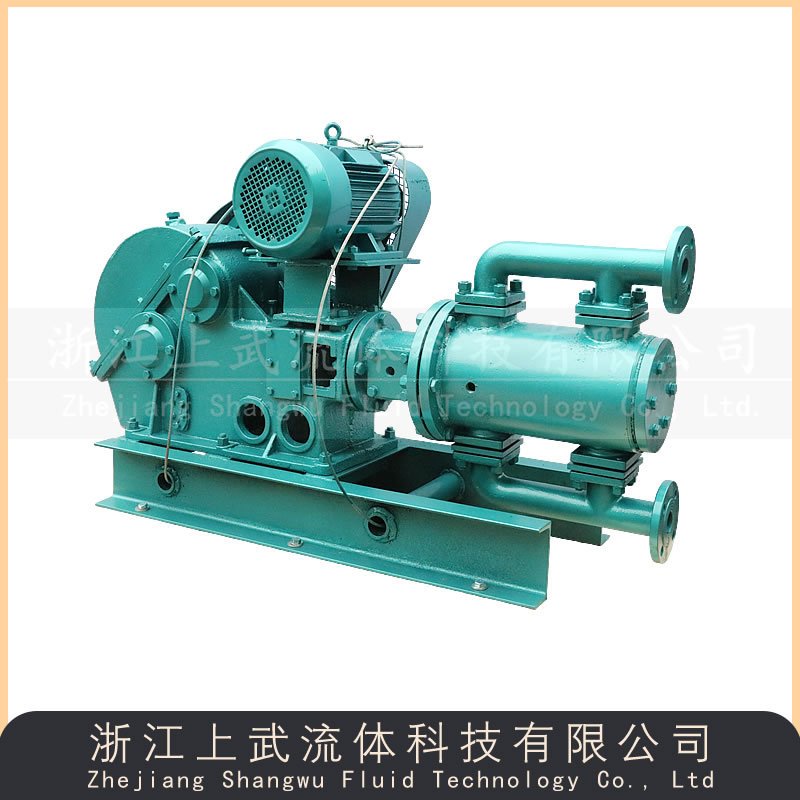

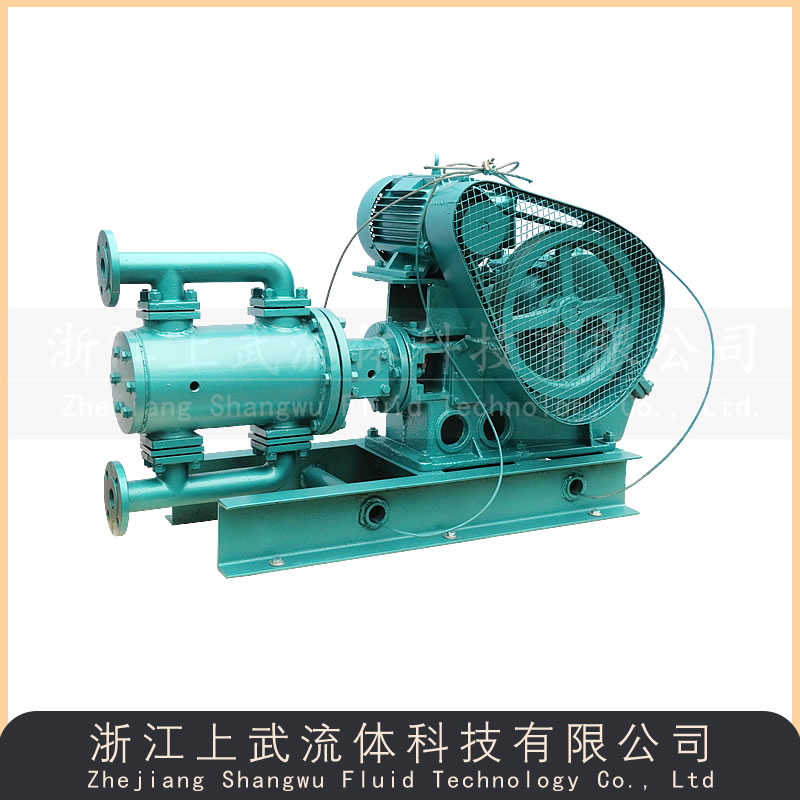

WBR型电动高温往复泵

产品详情

产品概述

     上武流体WBR高温往复系列,专为炼油、造纸、油毡、石化、塑料等行业的一种耐高温泵。该泵结构紧凑,设计合理,是一种很有使用前途的输送设备。该泵对于一些用户仍在使的蒸气往复泵,是一种节能环保代替用品。适用于温度100 -400之间的热水、热油浆、导热油或其它物理、化学性能类似于油水的高温介质。针对输送高温度塑料,对该泵的关键部位作了改进( 如泵长轴、泵体、单向球阀)。

产品特点

WBR系列高温往复泵机体部份由齿轮箱、电机、”飞轮十字头等构成, 齿轮箱采用飞溅方式润滑。泵体由铸钢组成双层夹套结构,夹套内可通蒸气,以进行保温(如重油类),泵阀结构采用球阀方式,密封可靠、动作灵敏。泵头和箱体之间有冷却套隔开,冷却套用白来水循环方式,可有效地阻止泵头热量向箱体部扩散。本泵密封填料采用石墨纤维高温填料,其它零部件均采用耐热钢及时有效处理,保证了该泵的使用寿命。

结构图


序号零件名称序号零件名称序号零件名称序号零件名称
1箱盖8皮带轮15单向球阀22连杆小铜套
2连杆9电机16活塞环23十字头
3连杆铜套10箱体17活塞24往复缸
4连杆螺丝11泵轴18泵体25方油孔
5偏心轮12垫料架19单向球阀座26底盘
6加油孔13垫料压盖20泵盖

7齿轮油14垫料21连杆销

性能参数

型号流量 m³/h压力 Kg/cm²活塞直径 mm活塞行程Pmm功率 Kw/r往复次数 z/min泵口径参考重量 kg
进口出口
WBR-5/7571001003/1450651½"1½"370
WBR-3/103101001003/1450421½"1½"370
WBR20/72071601207.5/1450731½"1½"730
WBR-15/1215121601207.5/1450502½"2½"730
WBR30/15301521015030/1450472½"2½"900
WBR-25/20252021015030/1450404"4"930
WBR40/10401025015030/1450474"4"960

注:由于产品技术改进参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
