QY型不锈钢气液混合泵
产品详情

产品概述

       QY型气液混合泵是一种卧式安装的自吸式气液混合泵,QY(B)采用特配电机直联式结构,QYL(B)采用标准电机轴联器连接形式。泵的过流部件全部采用不锈钢材料精铸制成。气液混合泵的吸入口可以利用负压作用吸入气体,所以无需采用空气压缩机和大气喷射器。高速旋转的泵叶轮将液体与气体混合搅拌,所以无需搅拌器和混合器。由于泵内的加压混合,气体与液体充分溶解,溶解效率可达80~100%。所以无需大型加压溶气罐或昂贵的反应塔即可制取高度溶解液。一台气液混合泵即可进行气液吸引、混合、溶解并直接将高度溶解液送至使用点。因此,使用气液混合泵,可以提高溶气液制取效率、简化制取装置、节省场地、大幅降低初次投资、节省运行成本及维护费用。

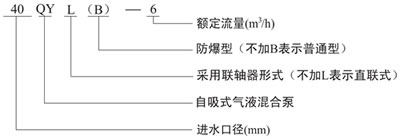

型号意义


产品特点

1.边吸水边吸气、泵内加压混合。微细气泡20μ≈30μ,气液溶解效果好。

2.性能稳定、效率高、噪音低,与传统方式相比气液溶解效率倍增。

3.气浮装置可省略空气压缩机、各种混合器、高压溶气罐及释放器等。可克服传统方式供气不稳及大气泡翻腾的问题。

4.臭氧水制取装置可省各种混合器、大型氧化塔等。大幅降低设备造价。气液溶解率95%以上。

5.结构简单、部件少、坚固耐用、易于维修。具有优良的气液混合性能、应用范围广、操作简单。

工作条件

1.QY和QYL型输送干净、低粘度或含细微杂质的液体。

2.QYB和QYLB型输送干净、低粘度或含细微杂质的易燃易爆液体。

3.液体温度: -15°C至+ 105°C

4.最高环境温度: +40°C

5.气液比约为1 : 9 (吸气量为8~10% )C水平向为吸入口、垂直向为排出口。

应用范围

1.气浮处理设备、臭氧水制取设备、富氧水制取设备、生化处理设备等。

2.各种温度调节装置的热媒、冷媒循环移动。

3.各种过滤装置。

4.从地下储罐吸引或高压移送汽油、稀释液、各种溶剂等低粘度液体。

5.清水、纯水、食品、化学液、废液等的喷雾处理。

6.断续运转、水锤、背压急剧变化之类苛刻用途。

如:小型蒸气锅炉、高楼给水、向高压罐高压注水、由真空罐吸引等。

7.从河川或储水罐等采取水样、移送发泡性液体及易于出现气涡的长横管路中的送液。

性能参数

型号规格配用电机H
(m)
10203040506070
功率(KW)相数
20QY-10.75单相、三相Q
(m3/h)
2.82.21.610.4

20QYB-1三相
25QY-21.1单相、三相3.52.82.521.61
25QYB-2三相
40QY-63三相87.56.565.54.53.5
40QYB-64
50QY-125.5三相1816151412107.5
50QYB-127.5
20QYL-10.55单相、三相Q
(m3/h)
2.82.21.610.4

20QYLB-1三相
25QYL-21.1单相、三相3.52.82.521.61
25QYLB-2三相
40QYL-64三相87.56.565.54.53.5
40QYLB-6
50QYL-127.5三相1816151412107.5
50QYBL-12

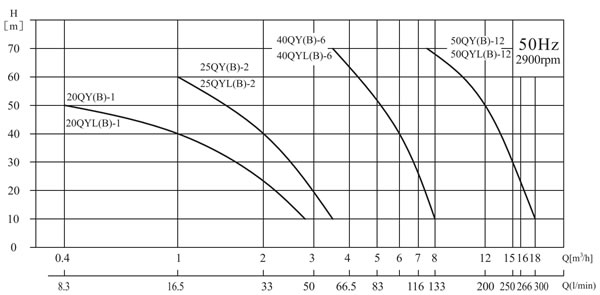

型谱图


注:由于产品技术改进参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
