产品概述
CQ型不锈钢磁力泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的产品,设计合理、具有全密封、无泄漏、耐腐蚀的特点,.
型号意义
列如：40 CQ - 20 B
40-指泵进口直径40（mm）
CQ-指磁力泵
20-指扬程20（m）
B-指防爆电机（普通电机省略）
产品特点
磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
适用场景
磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。

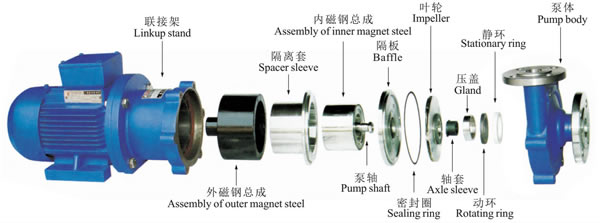

爆炸图

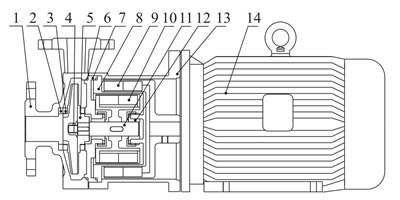

结构图
1.泵体 2.静环 3.动环 4.叶轮螺母 5.叶轮 6.密封圈 7.隔板 8.隔离套 9.外磁钢总成 10.内磁钢总成 11.泵轴 12.轴套 13.联接架 14.电机
性能参数
| 型 号 | 口径 | 流量(m3/h) | 扬程(m) | 电机功率(kW) | 电压(V) | 材质 |
| 进口(mm) | 出口(mm) |
| 14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | 不锈钢 |
| 16CQ-8 | 16 | 12 | 1.8 | 8 | 0.18 | 220/380 |
| 20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 |
| 25CQ-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 |
| 32CQ-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 |
| 32CQ-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 |
| 40CQ-20 | 40 | 32 | 10 | 20 | 2.2 | 380 |
| 40CQ-32 | 40 | 32 | 11.5 | 32 | 4 | 380 |
| 50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 |
| 50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 |
| 50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 |
| 65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 |
| 65CQ-32 | 65 | 50 | 25 | 32 | 7.5 | 380 |
| 80CQ-32 | 80 | 65 | 50 | 32 | 11 | 380 |
| 50CQ-50 | 80 | 65 | 50 | 50 | 15 | 380 |
| 100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 |
| 100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 |
| 注:表中16CQ-8-100CQ-50都可配防爆电机 |

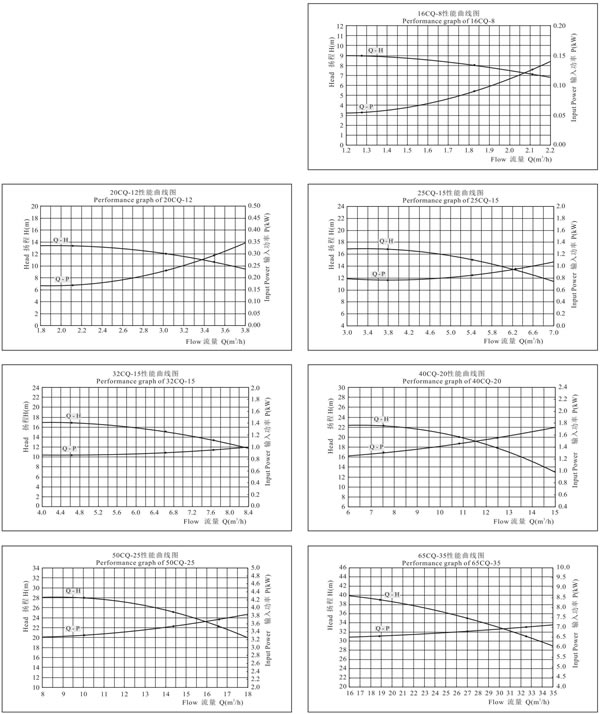

型谱图
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
