产品概述

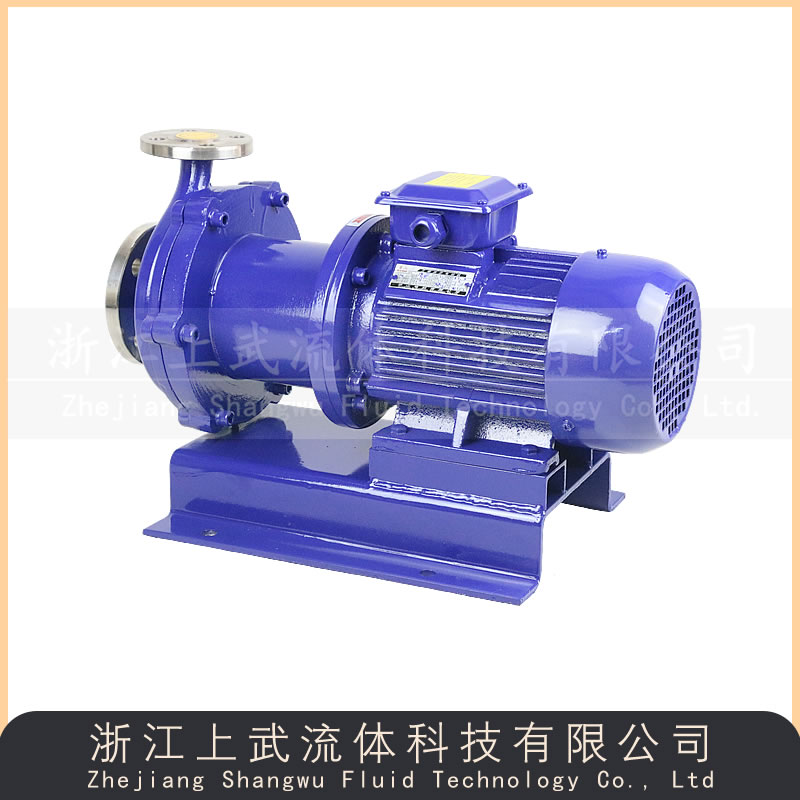

上武流体CQB型磁力驱动泵是磁力泵，该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,无泄漏输送腐蚀性介质的水泵。
型号意义
列如：CQB50-32-125
CQB-指磁力传动离心泵
50-指泵进口直径是50mm
32-指泵出口直径是32mm
125-指叶轮名义直径
产品用途
CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。可输送150℃以下易燃、易爆、剧毒、贵重液体。采用磁力传动原理，无泄漏输送腐蚀性介质。
结构图
| 序号 | 1 | 2 | 3 | 4 | 5 |
| 名称 | 泵体 | 止推环 | 口环 | 叶轮 | 隔离套 |
| 序号 | 6 | 7 | 8 | 9 | 10 |
| 名称 | 外磁钢总成 | 内磁钢总成 | 轴承 | 止推环 | 轴 |
| 序号 | 11 | 12 | 13 | 14 | |
| 名称 | 联接架 | 垫片 | 垫片 | 官堵 | |
性能参数
| 型号 | 流量 （m3/h） | 扬程 (m) | 转速 (r/min) | 功率 (kw) |
| CQB32-20-125 | 3.2 | 20 | 2900 | 1.1 |
| CQB32-20-160 | 32 | 1.5 |
| CQB40-25-105 | 6.3 | 12.5 | 1.1 |
| CQB40-25-125 | 20 | 2.2 |
| CQB40-25-160 | 32 | 3 |
| CQB40-25-200 | 50 | 5.5 |
| CQB50-40-85 | 12.5 | 8 | 1.1 |
| CQB50-32-105 | 12.5 | 1.5 |
| CQB50-32-125 | 20 | 3 |
| CQB50-32-160 | 32 | 4 |
| CQB50-32-200 | 50 | 7.5 |
| CQB50-32-250 | 80 | 18.5 |
| CQB65-50-125 | 25 | 20 | 4 |
| CQB65-50-160 | 32 | 7.5 |
| CQB65-40-200 | 50 | 15 |
| CQB65-40-250 | 80 | 22 |
| CQB80-65-125 | 50 | 20 | 7.5 |
| CQB80-65-160 | 32 | 15 |
| CQB80-50-200 | 50 | 22 |
| CQB80-50-250 | 80 | 37 |
| CQB100-80-125 | 100 | 20 | 15 |
| CQB100-80-160 | 32 | 22 |
| CQB100-65-200 | 50 | 37 |
| CQB100-65-250 | 80 | 55 |
| CQB150-150-200 | 200 | 50 | 55 |
| CQB200-200-400 | 400 | 32 | 1450 | 75 |
型谱图
注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
