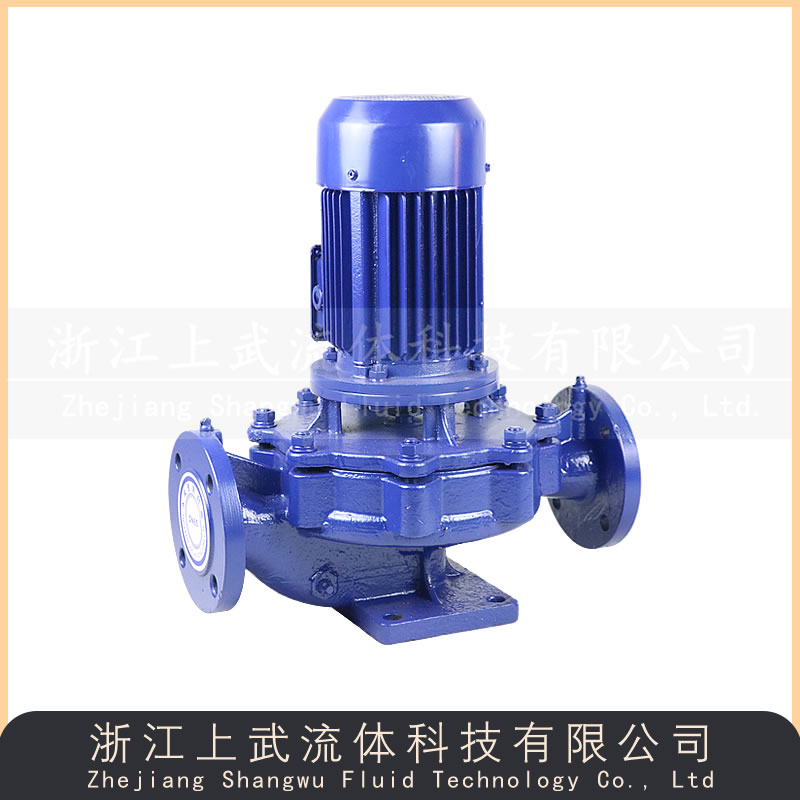

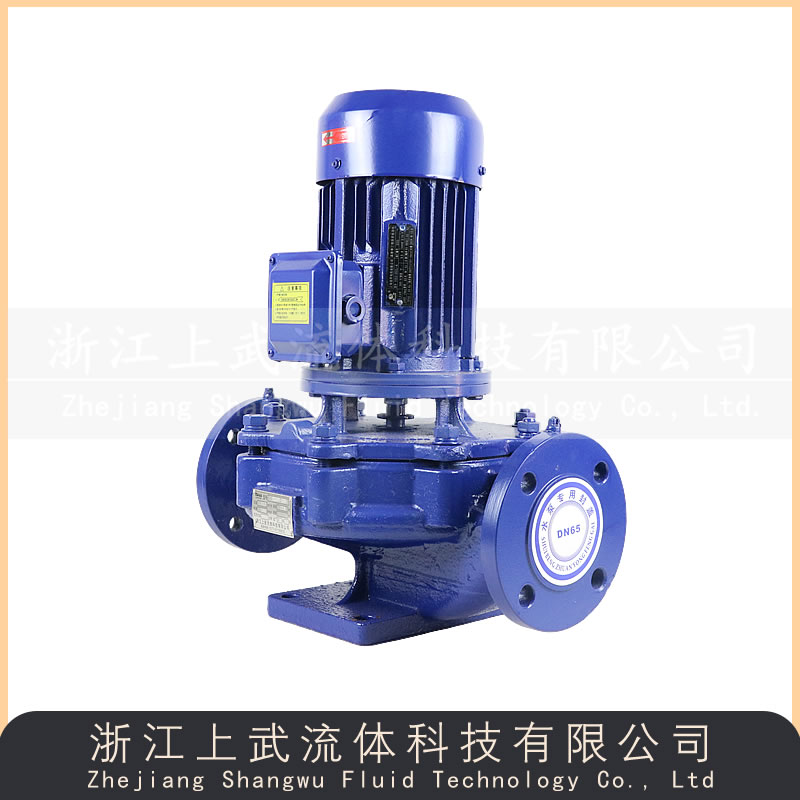

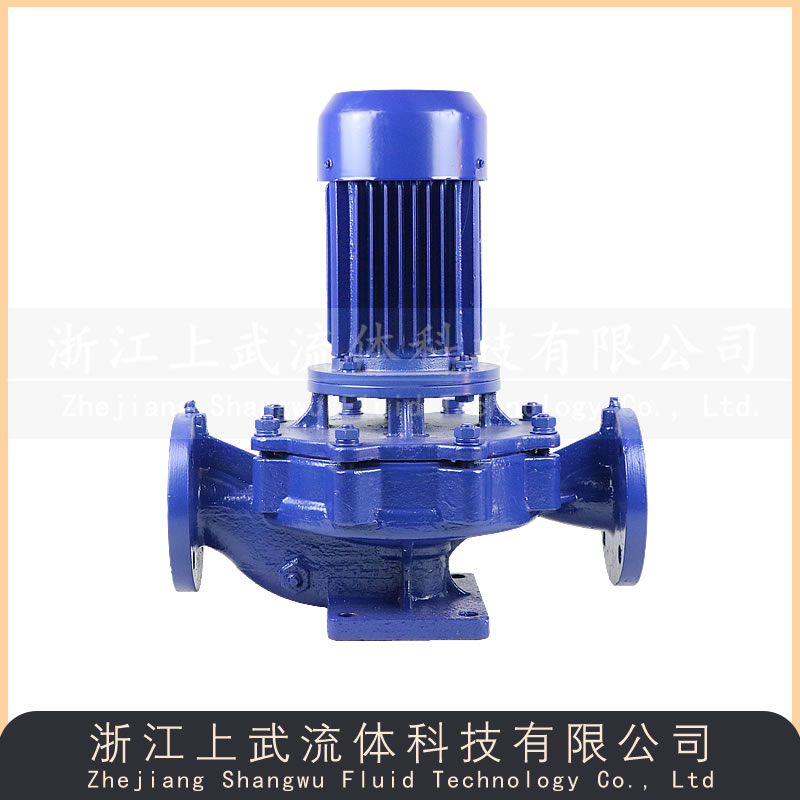

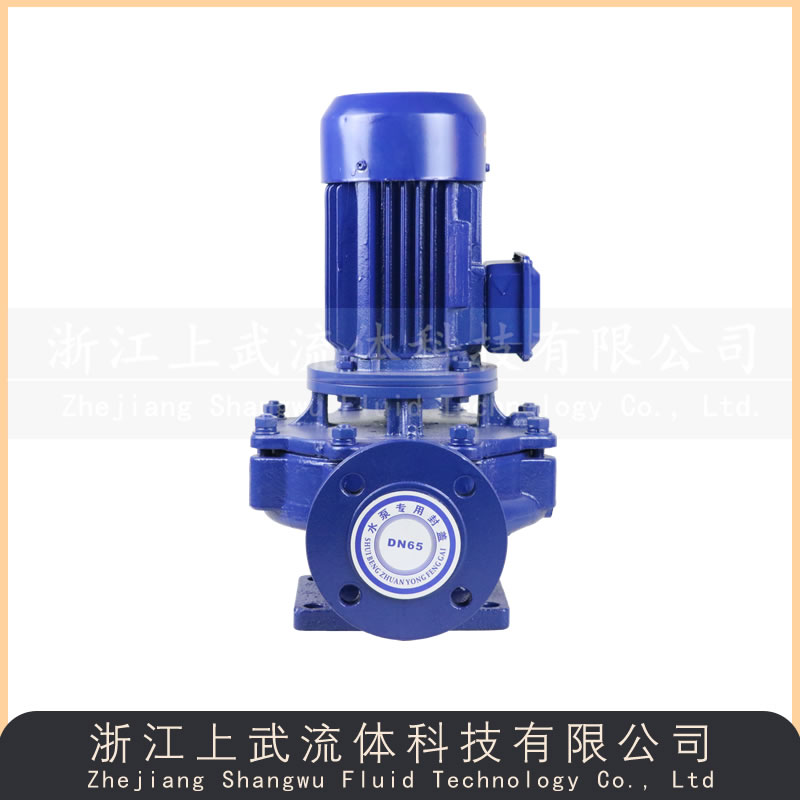

ISGD型低转速离心泵

产品详情

型号意义

产品特点

ISGD型低转速立式离心泵是在ISG型立式离心泵基础上配用低转速电机，大幅度降低了运行噪音，延长易损件命名用寿命，适用于空调循环及采暖循环和各种循环系统末端增压。立式结构使其占地面积和占用空间更少，使用更方便。

适用场景

ISGD型低转速立式离心泵：主要用于空调系统冷冻水，冷却水循环及末端增压，城市供热系统局部或末端增压循环，及城市建筑消防系统局部恒压及各种空调热水锅炉配套。

工作条件

ISGD型电机0.75kw以上泵系统工作压力为1.6MPa即泵吸入口压力+泵扬程≤1.6MPa，泵静压试验压力为2.5MPa，0.75kw以下泵系统工作压力为0.8MPa。低转速离心泵订货时请注明系统工作压力，泵系统工作压力大于1.6MPa时，应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。ISGD低转速离心泵制泵介质为冷热水或物理化学性质类似于水的液体，介质温度不超过120℃。

结构图

1.泵体 2.叶轮 3.叶轮螺母 4.放气阀 5.螺塞 6.泵盖 7.机械密封 8.挡水圈 9.电机

性能参数

型号	流量Q		扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	（m3/h)	（L/S）	扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
40-100	3.2	0.89	3	48	1400	0.12	2.5	17
40-125	3.2	0.89	5	40	1400	0.18	2.5	19
40-125A	2.8	0.78	4	39	1400	0.12	2.5	19
40-160	3.2	0.89	8	36	1400	0.25	2.5	24
40-160A	2.8	0.78	6.4	35	1400	0.18	2.5	22
40-200	3.2	0.89	12.5	31	1450	0.55	2.5	38
40-200A	2.8	0.78	10	30	1400	0.37	2.5	30
40-250	3.2	0.89	20	25	1450	1.1	2.5	52
40-250A	2.8	0.78	16	25	1450	0.75	2.5	47
40-250B	2.3	0.64	13	24	1450	0.55	2.5	46
40-100(I)	6.3	1.75	3	54	1400	0.12	2.5	17
40-125(I)	6.3	1.75	5	54	1400	0.25	2.5	29
40-125(I)A	5.6	1.56	4	52	1400	0.18	2.5	24
40-160(I)	6.3	1.75	8	47	1450	0.55	2.5	43
40-160(I)A	5.1	1.42	5.3	45	1400	0.25	2.5	30
40-200(I)	6.3	1.75	12.5	40	1450	0.75	2.5	45
40-200(I)A	5.5	1.53	9.5	39	1450	0.55	2.5	44
40-250(I)	6.3	1.75	20	32	1450	1.5	2.5	54
40-250(I)A	5.6	1.56	16	32	1450	1.1	2.5	49
40-250(I)B	5.1	1.42	13	30	1450	0.75	2.5	42
50-100	6.3	1.75	3	54	1400	0.12	2.5	19
50-125	6.3	1.75	5	54	1400	0.25	2.5	25
50-125A	5.6	1.56	4	52	1400	0.18	2.5	19
50-160	6.3	1.75	8	47	1450	0.55	2.5	42
50-160A	5.1	1.42	5.3	45	1400	0.25	2.5	37
50-200	6.3	1.75	12.5	40	1450	0.75	2.5	48
50-200A	5.5	1.53	9.5	39	1450	0.55	2.5	46
50-250	6.3	1.75	20	32	1450	1.5	2.5	58
50-250A	5.6	1.56	16	32	1450	1.1	2.5	50
50-250B	5.1	1.42	13	30	1450	0.75	2.5	49
50-100(I)	12.5	3.47	3	63	1400	0.25	2.5	23
50-125(I)	12.5	3.47	5	63	1400	0.37	2.5	34
50-125(I)A	11	3.06	3.8	60	1400	0.25	2.5	33
50-160(I)	12.5	3.47	8	59	1450	0.55	2.8	4

型号	流量Q		扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	（m3/h)	（L/S）	扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
50-160(I)A	10.8	3	6	57	1400	0.37	2.8	34
50-200(I)	12.5	3.47	12.5	54	1450	1.1	2.8	52
50-200(I)A	11.3	3.14	10.1	53	1450	0.75	2.8	48
50-250(I)	12.5	3.47	20	45	1450	2.2	2.8	73
50-250(I)A	11.7	3.25	17.6	44	1450	1.5	2.8	65
50-250(I)B	10.2	2.83	13.4	43	1450	1.1	2.8	60
50-315(I)	12.5	3.47	32	36	1450	4	2.8	89
50-315(I)A	11.7	3.25	28	36	1450	3	2.8	84
50-315(I)B	10.2	2.81	21	34	1450	3	2.8	82
65-100	12.5	3.47	3	63	1400	0.25	2.8	29
65-125	12.5	3.47	5	63	1400	0.37	2.8	32
65-125A	11	3.06	3.8	60	1400	0.25	2.8	27
65-160	12.5	3.47	8	59	1450	0.55	2.8	46
65-160A	10.8	3	6	57	1400	0.37	2.8	35
65-200	12.5	3.47	12.5	54	1450	1.1	2.8	52
65-200A	11.3	3.14	10.1	53	1450	0.75	2.8	48
65-250	12.5	3.47	20	45	1450	2.2	2.8	76
65-250A	11.7	3.25	17.6	44	1450	1.5	2.8	68
65-250B	10.2	2.83	13.4	43	1450	1.1	2.8	63
65-315	12.5	3.47	32	36	1450	4	2.8	89
65-315A	11.7	3.25	28	36	1450	3	2.8	85
65-315B	10.1	2.81	21	34	1450	3	2.8	82
65-100(I)	25	6.94	3	70	1400	0.37	2.8	33
65-125(I)	25	6.94	5	70	1450	0.75	2.8	49
65-125(I)A	21.8	6.05	3.8	65	1450	0.55	2.8	48
65-160(I)	25	6.94	8	68	1450	1.1	2.8	54
65-160(I)A	21.6	6	6	65	1450	0.75	2.8	48
65-200(I)	25	6.94	12.5	64	1450	2.2	2.8	71
65-200(I)A	23.3	6.47	10.9	63	1450	1.5	2.8	62
65-250(I)	25	6.94	20	59	1450	3	2.8	85
65-250(I)A	22.2	6.17	15.8	58	1450	2.2	2.8	80
65-250(I)B	19.8	5.5	12.6	57	1450	1.5	2.8	74
65-315(I)	25	6.94	32	50	1450	5.5	2.8	120
65-315(I)A	23	6.39	27.9	50	1450	4	2.8	110

型号	流量Q		扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	（m3/h)	（L/S）	扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
65-315(I)B	20.2	5.61	21	49	1450	3	2.8	100
80-100	25	6.94	3	70	1450	0.37	2.8	33
80-125	21.8	6.94	5	70	1450	0.75	2.8	48
80-125A	25	6.05	3.8	65	1450	0.55	2.8	45
80-160	21.6	6.94	8	68	1450	1.1	2.8	55
80-160A	25	6	6	65	1450	0.75	2.8	51
80-200	23.3	6.94	12.5	64	1450	2.2	2.8	72
80-200A	25	6.47	10.9	63	1450	1.5	2.8	64
80-250	22.2	6.94	20	59	1450	3	2.8	89
80-250A	19.8	6.17	15.8	58	1450	2.2	2.8	85
80-250B	25	5.5	12.6	57	1450	1.5	2.8	78
80-315	23	6.94	32	50	1450	5.5	2.8	130
80-315A	20.2	6.39	27.9	50	1450	4	2.8	102
80-315B	50	5.61	21	49	1400	3	2.8	95
80-100(I)	50	13.89	3	73	1450	0.75	3	58
80-125(I)	44.6	13.89	5	73	1450	1.1	3	61
80-125(I)A	50	12.4	4	63	1450	1.1	3	61
80-160(I)	44.5	13.89	8	73	1450	2.2	3	82
80-160(I)A	50	12.36	6.3	71	1450	1.5	3	74
80-200(I)	44.6	13.89	12.5	72	1450	3	3	97
80-200(I)A	50	12.36	9.9	71	1450	2.2	3	93
80-250(I)	44.5	13.89	20	66	1450	5.5	3	134
80-250(I)A	50	12.97	17.4	65	1450	4	3	106
80-250(I)B	44.6	11.22	13.1	63	1450	3	3	100
80-315(I)	50	13.89	32	61	1450	11	3	180
80-315(I)A	46.7	12.97	27.9	61	1450	7.5	3	166
80-315(I)B	40.5	11.22	21	60	1450	5.5	3	62
100-100	50	13.89	3	73	1450	0.75	3	70
100-125	50	13.89	5	73	1450	1.1	3	68
100-125A	44.6	12.4	4	63	1450	1.1	3	68
100-160	50	13.89	8	73	1450	2.2	3	87
100-160A	44.5	12.36	6.3	71	1450	1.5	3	79
100-200	50	13.89	12.5	72	1450	3	3	100
100-200A	44.6	12.36	9.9	71	1450	2.2	3	90

型号	流量Q		扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	（m3/h)	（L/S）	扬程（M）	效率（%）	转速(r/min)	电机功率（KW）	必需汽蚀余量（NPSH）r	重量（kg）
100-250	50	13.89	20	66	1450	5.5	3	140
100-250A	46.7	12.97	17.4	65	1450	4	3	112
100-315	50	13.89	32	61	1450	11	3	225
100-315A	46.7	12.97	27.9	61	1450	7.5	3	180
100-315B	40.5	11.22	21	60	1450	5.5	3	165
100-125(I)	100	27.78	5	78	1450	2.2	3	95
100-125(I)A	87.1	24.2	3.8	76	1450	1.5	3	87
100-160(I)	100	27.78	8	78	1450	4	3	118
100-160(I)A	87.1	24.2	6.3	76	1450	3	3	113
100-200(I)	100	27.78	12.5	75	1450	5.5	3	148
100-200(I)A	86.1	23.92	9.3	73	1450	4	3	123
100-250(I)	100	22.78	20	74	1450	11	3	208
100-250(I)A	93.3	25.92	17.4	73	1400	7.5	3	165
100-250(I)B	87	24.17	15	72	1450	5.5	3	149
100-315(I)	100	22.78	32	71	1450	15	3	234
100-315(I)A	91	25.28	27	71	1450	11	3	213
100-315(I)B	79	21.94	20	70	1450	7.5	3	165
100-400(I)	100	22.78	50	65	1450	30	3	375
100-400(I)A	94	26.11	44	65	1450	22	3	295
100-400(I)B	87	24.17	38	64	1450	18.5	3	257
100-400(I)C	81	22.56	32.8	62	1450	15	3	239
125-125	80	22.2	5	76	1450	2.2	3	148
125-125A	71.5	19.9	4	75	1450	1.5	3	125
125-160	80	22.2	8	74	1450	3	3	205
125-160A	69.3	19.3	6	73	1450	2.2	3	165
125-200	80	23.2	12.5	73	1450	5.5	3	249
125-200A	75	20.8	11	72	1450	4	3	237
125-250	80	22.2	20	72	1450	7.5	2.8	220
125-250A	75	20.8	17.5	71	1450	7.5	2.8	210
125-250B	69	11.2	15	70	1450	5.5	2.8	195
125-315	80	22.2	32	67	1450	15	2.5	300
125-315A	75	20.8	27.5	66	1450	11	2.5	282
125-315B	72	20	25	65	1450	11	2.5	245

安装示意图

注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
