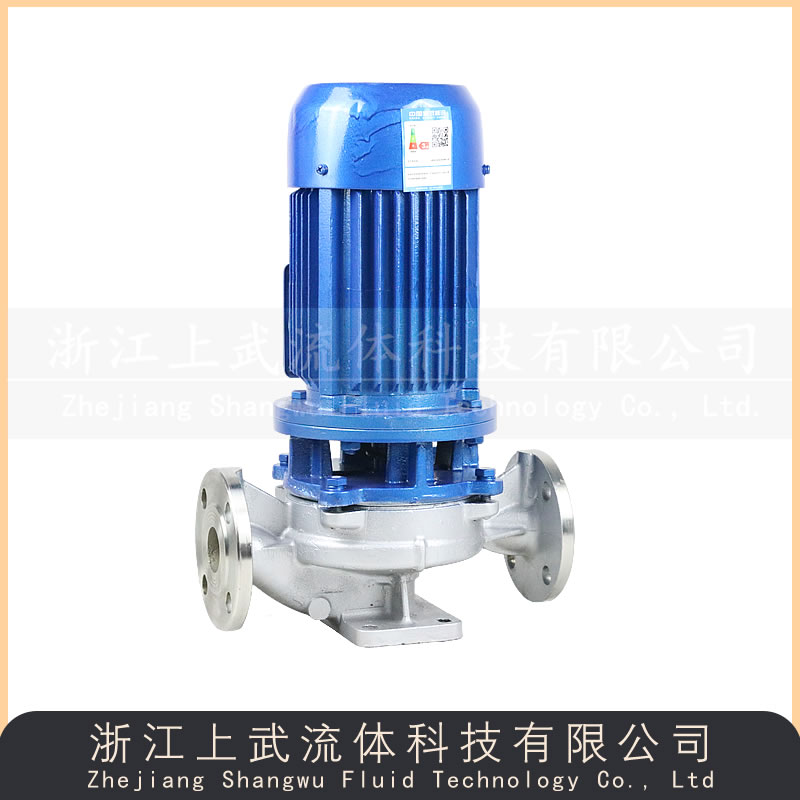

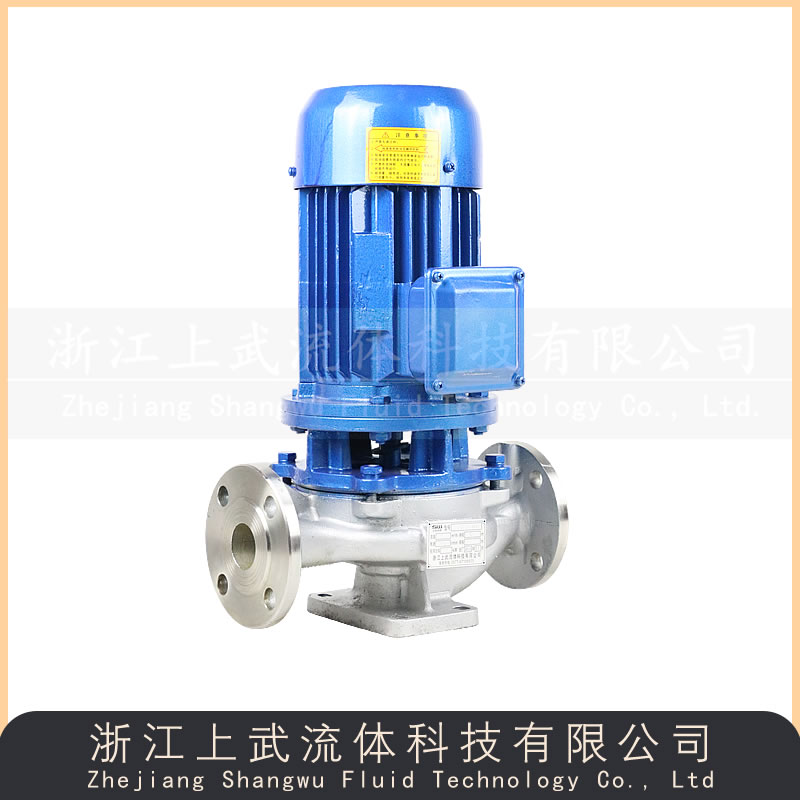

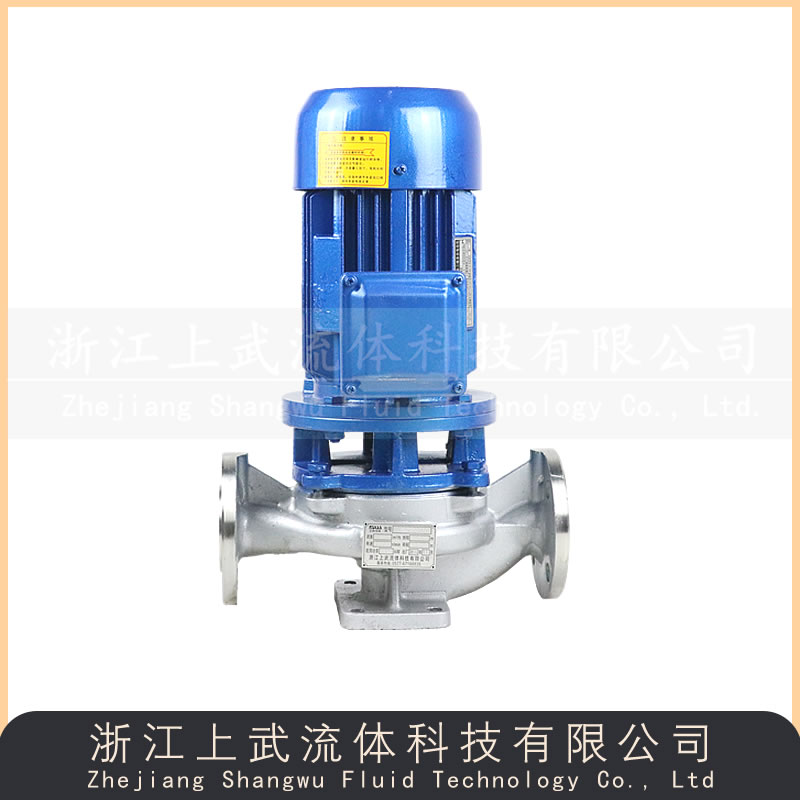

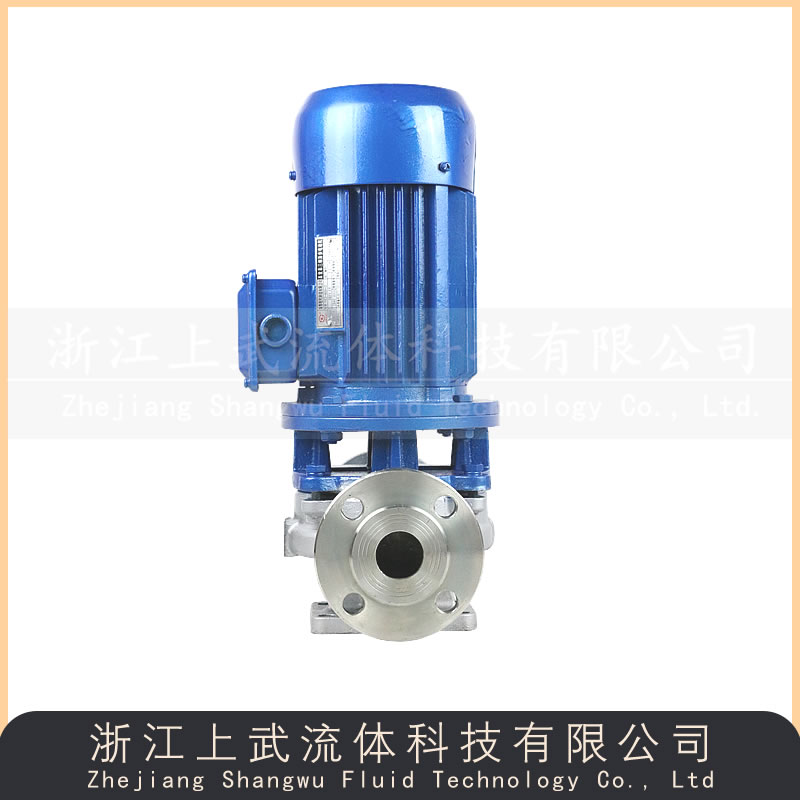

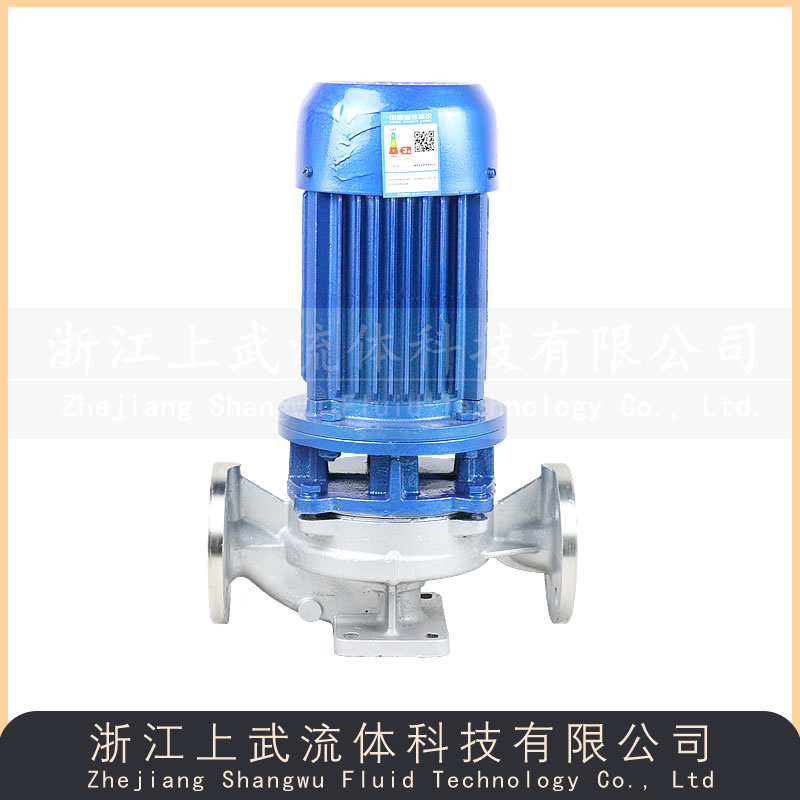

IHG型立式不锈钢离心泵

产品详情

产品特点

1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.

2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

适用场景

1.　ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3.　GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

4.　IHG型立式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

5.　YG型管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

6.　IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。

7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。

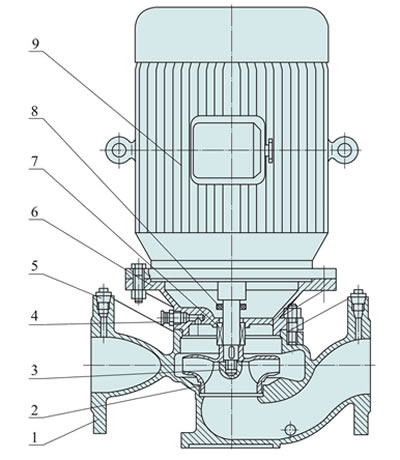

结构图

1、泵体 2、叶轮 3、叶轮螺母 4、放气阀 5、螺塞 6、泵盖 7、机械密封 8、挡水圈 9、电机

性能参数

型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
15-80	15	1.1	0.3	8.5	26	2800	0.18	2.3
		1.5	0.42	8	34
		2	0.55	7	34
20-110	20	1.8	0.5	16	25	2800	0.37	2.3
		2.5	0.69	15	34
		3.3	0.91	13.5	35
20-160	20	1.8	0.5	33	19	2900	0.75	2.3
		2.5	0.69	32	25
		3.3	0.91	30	23

25-110	25	2.8	0.78	16	34	2900	0.55	2.3
		4	1.11	15	42
		5.2	1.44	13.5	41
25-125	25	2.8	0.78	20.6	28	2900	0.75	2.3
		4	1.11	20	36
		5.2	1.44	18	35
25-125A	25	2.5	0.69	17	35	2900	0.55	2.3
		3.6	1	16
		4.6	1.28	14.4
25-160	25	2.8	0.78	33	24	2900	1.5	2.3
		4	1.11	32	32
		5.2	1.44	30	33
25-160A	25	2.6	0.12	29	31	2900	1.1	2.3
		3.7	1.03	28
		4.9	1.36	26
型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
32-100(I)	32	4.4	1.22	13.2	48	2900	0.75	2
		6.3	1.75	12.5	54
		8.3	2.32	11.3	53
32-125	32	3.5	0.97	22	40	2900	0.75	2.3
		5	0.39	20	44
		6.5	1.8	18	42
32-125A	32	3.1	0.86	17.6	43	2900	0.55	2.3
		4.5	1.25	16
		5.8	1.61	14.4
32-160(I)	32	4.4	1.22	33.2	34	2900	2.2	2
		6.3	1.75	32	40
		8.3	2.32	30.2	42
32-200(I)	32	4.4	1.22	50.5	26	2900	4	2
		6.3	1.75	50	33
		8.3	2.32	48	35
32-200A	32	2.8	0.78	44.6	34	2900	2.2	2
		4	1.11	44	40
		5.2	1.44	42.7	42
型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
40-100	40	4.4	1.22	13.2	48	2900	0.55	2.3
		6.3	1.75	12.5	54
		8.3	2.31	11.3	53
40-100A	40	3.9	1.08	10.6	52	2900	0.37	2.3
		5.6	1.56	10
		7.4	2.06	9
40-125	40	4.4	1.22	21	41	2900	1.1	2.3
		6.3	1.75	20	46
		8.3	2.31	18	43
40-125A	40	3.9	1.08	17.6	40	2900	0.75	2.3
		5.6	1.56	16	45
		7.4	2.06	14.4	41
40-160	40	4.4	1.22	33	35	2900	2.2	2.3
		6.3	1.75	32	40
		8.3	2.31	30	40
40-160A	40	4.1	1.14	29	34	2900	1.5	2.3
		5.9	1.64	28	39
		7.8	2.17	26.3	39
40-160B	40	3.8	1.06	25.5	34	2900	1.1	2.3
		5.5	1.53	24	38
		7.2	2	22.5	37
40-200	40	4.4	1.22	51	26	2900	4	2.3
		6.3	1.75	50	33
		8.3	2.31	48	32
40-200A	40	4.1	1.14	45	26	2900	3	2.3
		5.9	1.64	44	31
		7.8	2.17	42	30
40-200B	40	3.7	1.03	38	29	2900	2.2	2.3
		5.3	1.47	36
		7	1.94	34.5
40-250	40	4.4	1.22	82	24	2900	7.5	2.3
		6.3	1.75	80	28
		8.3	2.31	74	28
40-250A	40	4.1	1.14	72	24	2900	5.5	2.3
		5.9	1.64	70	28
		7.8	2.17	65	27
40-250B	40	3.8	1.06	61.5	23	2900	4	2.3
		5.5	1.53	60	27
		7	1.94	56	26
型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
40-100(I)	40	8.8	2.44	13.2	55	2900	1.1	2.3
		12.5	3.47	12.5	62
		16.3	4.53	11.3	60
40-100(I)A	40	8	2.22	10.6	60	2900	0.75	2.3
		11	3.05	10
		14.5	4.03	9
40-125(I)	40	8.8	2.44	21.2	49	2900	1.5	2.3
		12.5	3.47	20	58
		16.3	4.53	17.8	57
40-125(I)A	40	8	2.22	17	57	2900	1.1	2.3
		11	3.05	16
		14.5	4.03	14
40-160(I)	40	8.8	2.44	33	45	2900	3	2.3
		12.5	3.47	32	52
		16.3	4.53	30	51
40-160(I)A	40	8.2	2.28	29	44	2900	2.2	2.3
		11.7	3.25	28	51
		15.2	4.22	26	50
40-160(I)B	40	7.3	2.38	23	50	2900	1.5	2.3
		10.4	2.89	22
		13.5	3.75	20.5
40-200(I)	40	8.8	2.44	51.2	38	2900	5.5	2.3
		12.5	3.47	50	46
		16.3	4.53	48	46
40-200(I)A	40	8.3	2.31	45	37	2900	4	2.3
		11.7	3.25	44	45
		15.3	4.25	42	45
40-200(I)B	40	7.5	2.08	37	44	2900	3	2.3
		10.6	2.94	36
		13.8	3.83	34
40-250(I)	40	8.8	2.44	81.2	31	2900	11	2.3
		12.5	3.47	80	38
		16.3	4.53	77.5	40
40-250(I)A	40	8.2	2.28	71	38	2900	7.5	2.3
		11.6	3.22	70
		15.2	4.22	68
40-250(I)B	40	7.6	2.11	61.4	37	2900	7.5	2.3
		10.8	3	60
		14	3.89	58
40-250(I)C	40	7.1	1.97	53.2	36	2900	5.5	2.3
		10	2.78	52
		13.1	3.64	50.4
型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
50-100	50	8.8	2.44	13.6	55	2900	1.1	2.3
		12.5	3.47	12.5	62
		16.3	4.53	11.3	60
50-100A	50	8	2.22	11	60	2900	0.75	2.3
		11	3.05	10
		14.5	4.03	9
50-125	50	8.8	2.44	21.5	49	2900	1.5	2.3
		12.5	3.47	20	58
		16.3	4.53	17.8	57
50-125A	50	8	2.22	17	57	2900	1.1	2.3
		11	3.05	16
		14.5	4.03	14
50-160	50	8.8	2.44	33	45	2900	3	2.3
		12.5	3.47	32	52
		16.3	4.53	30	51
50-160A	50	8.2	2.28	29	44	2900	2.2	2.3
		11.7	3.25	28	51
		15.2	4.22	26	50
50-160B	50	7.3	2.38	23	50	2900	1.5	2.3
		10.4	2.89	22
		13.5	3.75	20.5
50-200	50	8.8	2.44	52	38	2900	5.5	2.3
		12.5	3.47	50	46
		16.3	4.53	48	46
50-200A	50	8.3	2.31	45.8	37	2900	4	2.3
		11.7	3.25	44	45
		15.3	4.25	42	45
50-200B	50	7.5	2.08	37	44	2900	3	2.3
		10.6	2.94	36
		13.8	3.83	34
50-250	50	8.8	2.44	82	29	2900	11	2.3
		12.5	3.47	80	38
		16.3	4.53	77.5	40
50-250A	50	8.2	2.28	71.5	38	2900	7.5	2.3
		11.6	3.22	70
		15.2	4.22	68
50-250B	50	7.6	2.11	61.4	37	2900	7.5	2.3
		10.8	3	60
		14	3.89	58
50-250C	50	7.1	1.97	53.2	36	2900	5.5	2.3
		10	2.78	52
		13.1	3.64	50.4
型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
50-100(I)	50	17.5	4.86	13.7	67	2900	1.5	2.5
		25	6.94	12.5	69
		32.5	9.03	10.5	69
50-100(I)A	50	15.6	4.3	11	65	2900	1.1	2.5
		22.3	6.19	10	67
		29	8.1	8.4	68
50-125(I)	50	17.5	4.86	21.5	60	2900	3	2.5
		25	6.94	20	68
		32.5	9.03	18	67
50-125(I)A	50	15.6	4.33	17	58	2900	2.2	2.5
		22.3	6.19	16	66
		29	8.1	13.6	65
50-160(I)	50	17.5	4.68	34.4	54	2900	4	2.5
		25	6.94	32	63
		32.5	9.03	27.5	60
50-160(I)A	50	16.4	4.56	30	54	2900	4	2.5
		23.4	6.5	28	62
		30.4	8.44	24	59
50-160(I)B	50	15	4.17	26	58	2900	3	2.5
		21.6	6	24
		28	7.78	20.6
50-200(I)	50	17.5	4.86	52.7	49	2900	7.5	2.5
		25	6.94	50	58
		32.5	9.03	45.5	59
50-200(I)A	50	16.4	4.56	46.4	48	2900	7.5	2.5
		23.5	6.53	44	57
		30.5	8.47	40	58
50-200(I)B	50	15.2	4.22	40	55	2900	5.5	2.5
		21.8	6.06	38
		28.3	7.86	34.5
50-250(I)	50	17.5	4.86	82	39	2900	15	2.5
		25	6.94	80	50
		32.5	9.03	76.5	52
50-250(I)A	50	16.4	4.56	71.5	39	2900	11	2.5
		23.4	6.5	70	50
		30.5	8.47	67	52
50-250(I)B	50	15	4.17	61	38	2900	11	2.5
		21.6	6	60	49
		28	7.78	57.4	54
50-315(I)	50	17.5	4.86	128	30	2900	30	2.5
		25	6.94	125	40
		32.5	9.03	122	44
50-315(I)A	50	16.6	4.61	115	30	2900	22	2.5
		23.7	6.58	113	40
		31	8.6	110	44
50-315(I)B	50	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101
		29.2	8	98
50-315(I)C	50	14.4	4	86	38	2900	15	2.5
		20.6	5.72	85
		26.8	7.44	83
型号	口径 mm	流量		扬程 m	效率 %	转速 r/min	电机功率 KW	必需汽蚀余量（NPSH）r
		m3/h	L/S
65-100	65	17.5	4.86	13.7	67	2900	1.5	2.5
		25	6.94	12.5	69
		32.5	9.03	10.5	69
65-100A	65	15.6	4.3	11	65	2900	1.1	2.5
		22.3	6.19	10	67
		29	8.1	8.4	68
65-125	65	17.5	4.86	21.5	60	2900	3	2.5
		25	6.94	20	68
		32.5	9.03	18	67
65-125A	65	15.6	4.33	17	58	2900	2.2	2.5
		22.3	6.19	16	66
		29	8.1	14.4	65
65-160	65	17.5	4.86	34.4	54	2900	4	2.5
		25	6.94	32	63
		32.5	9.03	27.5	60
65-160A	65	16.4	4.56	30	54	2900	4	2.5
		23.4	6.5	28	62
		30.4	8.44	24	59
65-160B	65	15	4.17	26	58	2900	3	2.5
		21.6	6	24
		28	7.78	20.6
65-200	65	17.5	4.86	52.7	49	2900	7.5	2.5
		25	6.94	50	58
		32.5	9.03	45.5	59
65-200A	65	16.4	4.56	46.4	48	2900	7.5	2.5
		23.5	6.53	44	57
		30.5	8.47	40	58
65-200B	65	15.2	4.22	40	55	2900	5.5	2.5
		21.8	6.06	38
		28.3	7.86	34.5
65-250	65	17.5	4.86	82	39	2900	15	2.5
		25	6.94	80	50
		32.5	9.03	76.5	52
65-250A	65	16.4	4.56	71.5	39	2900	11	2.5
		23.4	6.5	70	50
		30.5	8.47	67	52
65-250B	65	15	4.17	61	38	2900	11	2.5
		21.6	6	60	49
		28	7.78	57.4	54
65-315	65	17.5	4.86	127	32	2900	30	2.5
		25	6.94	125	40
		32.5	9.03	122	44
65-315A	65	16.6	4.61	115	32	2900	22	2.5
		23.7	6.58	113	40
		31	8.6	110	44
65-315B	65	15.7	4.36	103	39	2900	18.5	2.5
		22.5	6.25	101
		29.2	8	98
65-315C	65	14.4	4	86	38	2900	15	2.5
		20.6	5.72	85
		26.8	7.44	83

安装示意图

注：由于产品技术改进参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
